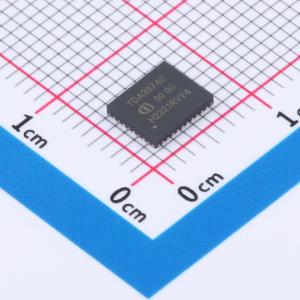

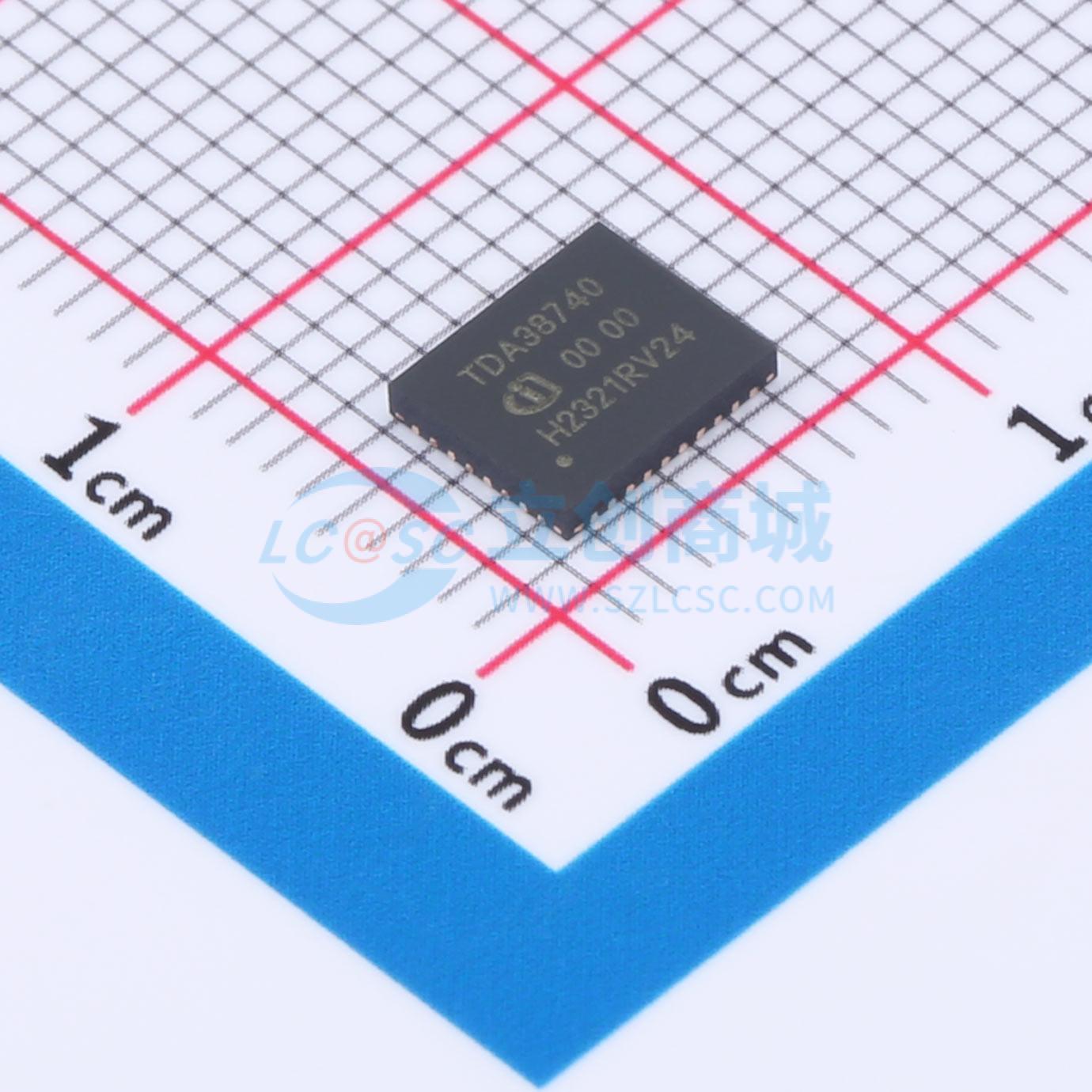

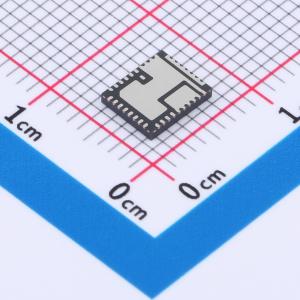

温馨提醒：图片仅供参考，商品以实物为准
TDA387400000AUMA1
宽输入输出电压范围的dc-dc调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TDA38740/725是一款易于使用、高度集成且高效的直流-直流稳压器。板载PWM控制器和集成自举二极管的OptiMoSTM FET使TDA38740/725成为一种占位面积小的解决方案，可实现高效的功率传输。此外，它采用了快速恒定导通时间（COT）控制方案，简化了设计工作并实现了快速瞬态响应
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TDA387400000AUMA1
- 商品编号
- C7121323
- 商品封装
- QFN-36(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~17V | |
| 输出电压 | 250mV~5.12V | |
| 输出电流 | 40A | |
| 开关频率 | 2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TDA38740/725是一款易于使用、高度集成且高效的直流-直流稳压器。板载PWM控制器和集成自举二极管的OptiMOS™ FET使TDA38740/725成为小尺寸解决方案，可实现高效的功率传输。此外，它采用快速恒定导通时间（COT）控制方案，简化了设计工作并实现了快速瞬态响应。
TDA38740/725是一款多功能稳压器，可在宽输入和输出电压范围内工作，提供从400 kHz到2 MHz的可编程开关频率，以200 kHz为步长（不包括1600 kHz），并提供八种独特的可选电流限制。它具有可编程直流负载线，为管理瞬态响应提供了额外的工具。
它还具备重要的保护功能，如预偏置启动、热补偿电流限制、过压和欠压保护以及热关断，可在故障条件下提供所需的系统级安全保障。可使用英飞凌XDP Designer图形用户界面轻松定义器件配置，并将其存储在片上存储器中。该控制器所需的外部组件最少，从而简化了物料清单（BOM）。
商品特性
- 单4.5 V至17 V应用，或通过外部Vcc实现3.0 V至17 V的宽输入电压范围
- 基于输出反馈电阻分压器网络，输出电压范围为0.25 V至5.12 V
- 增强型快速COT引擎，使用陶瓷输出电容时无需外部补偿即可保持稳定
- 可选强制连续导通模式和二极管仿真，以提高轻载效率
- 引脚可编程输出电压、开关频率/模式选择，有16种独特的可选设置
- 可编程开关频率从400 kHz到2 MHz，以200 kHz为步长（不包括1600 kHz）
- 通过PMBus命令实现可选软启动时间的单调启动和预偏置启动
- 热补偿内部过流保护，有八种可选设置
- 具有电压监测功能的使能输入和电源正常输出
- PMBus系统接口，用于报告温度、电压、电流和功率遥测数据
- 用户区支持单图像多次编程（MTP）
- 无需任何外部组件的数字可编程负载线
- 工作温度：-40 ℃ < T < 125 ℃
- 小尺寸：5 mm x 6 mm PQFN
- 无铅、无卤，符合RoHS2标准（豁免条款7a）
应用领域
- 服务器应用
- 存储应用
- 电信和数据通信应用
- 分布式负载点电源架构
