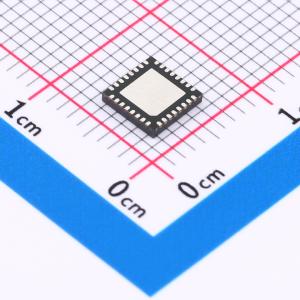

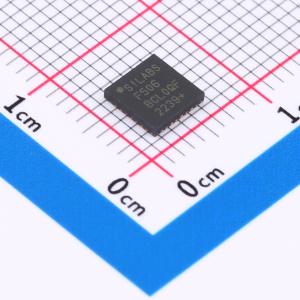

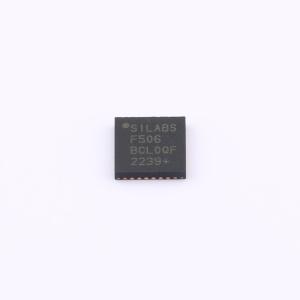

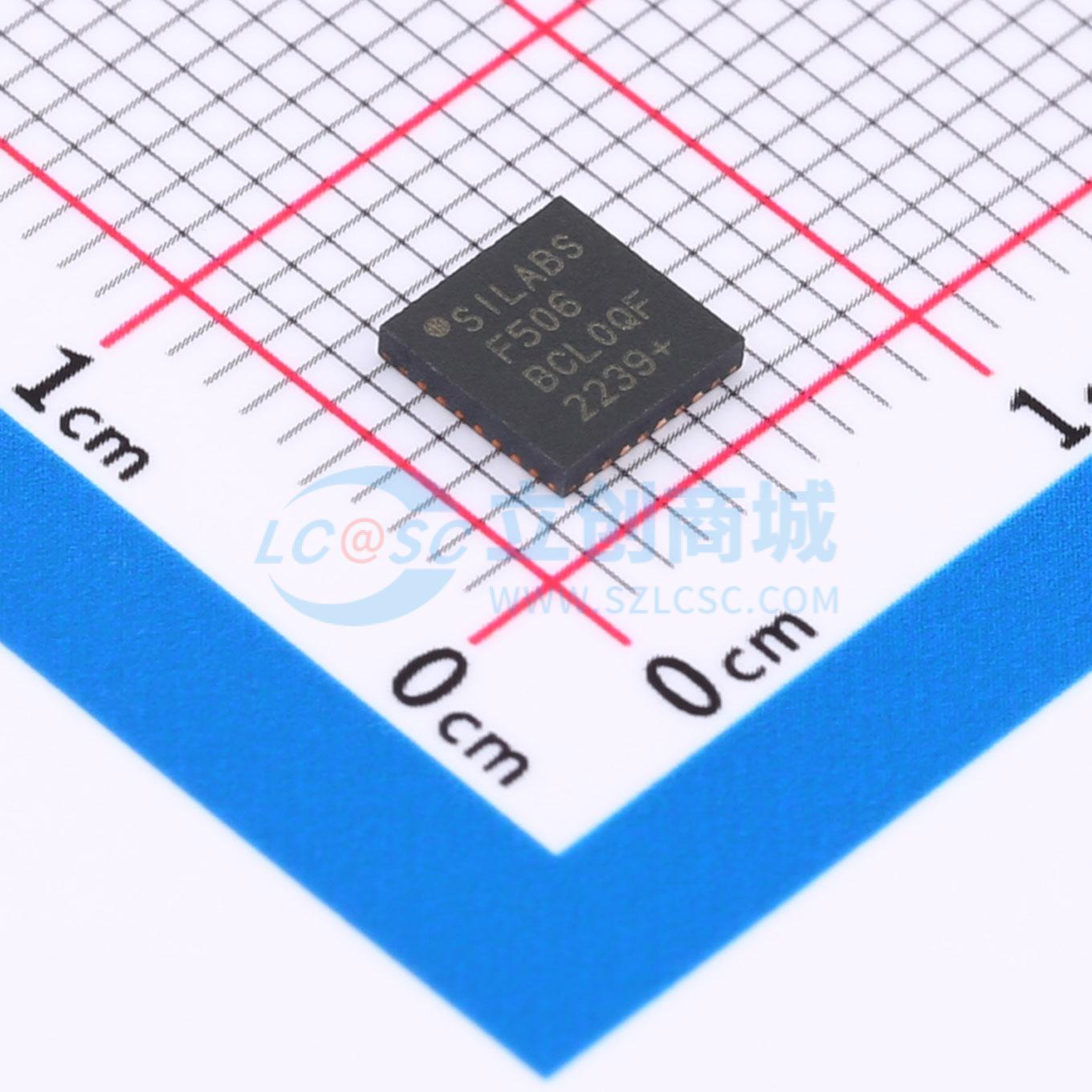

C8051F506-IM
混合信号ISP闪存微控制器系列
- 描述
- 特性：最高200ksps。 最多32个外部单端输入。 VREF来自片上VREF、外部引脚或VDD。 内部或外部转换源启动。 内置温度传感器。 两个比较器，可编程迟滞和响应时间，可配置为中断或复位源，低电流
- 商品型号
- C8051F506-IM
- 商品编号
- C7099881
- 商品封装
- QFN-32(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.1177克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| CPU最大主频 | 50MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4.25KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 25 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~5.25V | |
| 工作温度 | -40℃~+125℃ |
商品概述
该芯片具有以下特点：
- 12位ADC：最高200ksps采样率，最多32个外部单端输入，参考电压可来自片上VREF、外部引脚或VDD，转换源可选择内部或外部，内置温度传感器。
- 两个比较器：可编程迟滞和响应时间，可配置为中断或复位源，低电流。
- 片上调试：片上调试电路可实现全速、非侵入式的系统内调试（无需仿真器），提供断点、单步执行、检查/修改内存和寄存器功能，性能优于使用ICE芯片、目标扩展板和插座的仿真系统，开发套件成本低。
- 电源电压：1.8至5.25V。典型工作电流：50MHz时为19mA；典型停止模式电流：2μA。
- 高速8051微控制器核心：采用流水线指令架构，70%的指令在1或2个系统时钟内执行，50MHz时钟下最高吞吐量达50MIPS，扩展了中断处理程序。
- 内存：4352字节内部数据RAM（256 + 4096 XRAM），64或32kB闪存，可在系统内以512字节扇区进行编程。
- 数字外设：40、33或25个端口I/O，均支持5V；CAN 2.0控制器，无需晶体；LIN 2.1控制器（支持主从模式），无需晶体；硬件增强型UART、SMBus和增强型SPI串行端口；四个通用16位计数器/定时器；16位可编程计数器阵列（PCA），带有六个捕获/比较模块和增强型PWM功能。
- 时钟源：内部24MHz时钟，精度为±0.5%，适用于CAN和主LIN操作；外部振荡器可选择晶体、RC、C或时钟（1或2引脚模式），可实时切换时钟源，在节能模式下很有用。
- 封装：48引脚QFP/QFN（C8051F500/1/4/5）、40引脚QFN（C8051F508/9 - F510/1）、32引脚QFP/QFN（C8051F502/3/6/7）。
- 汽车级认证：温度范围为 -40至 +125°C，符合AEC - Q100标准。
商品特性
- 12位ADC最高采样率可达200ksps。
- 最多有32个外部单端输入。
- 参考电压可来自片上VREF、外部引脚或VDD。
- 转换源可选择内部或外部。
- 内置温度传感器。
- 两个比较器可编程迟滞和响应时间。
- 比较器可配置为中断或复位源。
- 比较器低电流。
- 片上调试电路可实现全速、非侵入式系统内调试。
- 提供断点、单步执行、检查/修改内存和寄存器功能。
- 性能优于使用ICE芯片、目标扩展板和插座的仿真系统。
- 开发套件成本低。
- 电源电压范围为1.8至5.25V。
- 50MHz时典型工作电流为19mA。
- 典型停止模式电流为2μA。
- 采用流水线指令架构，70%的指令在1或2个系统时钟内执行。
- 50MHz时钟下最高吞吐量达50MIPS。
- 扩展了中断处理程序。
- 有4352字节内部数据RAM（256 + 4096 XRAM）。
- 有64或32kB闪存，可在系统内以512字节扇区进行编程。
- 有40、33或25个端口I/O，均支持5V。
- CAN 2.0控制器无需晶体。
- LIN 2.1控制器（支持主从模式）无需晶体。
- 具备硬件增强型UART、SMBus和增强型SPI串行端口。
- 有四个通用16位计数器/定时器。
- 16位可编程计数器阵列（PCA）带有六个捕获/比较模块和增强型PWM功能。
- 内部24MHz时钟精度为±0.5%，适用于CAN和主LIN操作。
- 外部振荡器可选择晶体、RC、C或时钟（1或2引脚模式）。
- 可实时切换时钟源。
- 温度范围为 -40至 +125°C，符合AEC - Q100标准。
