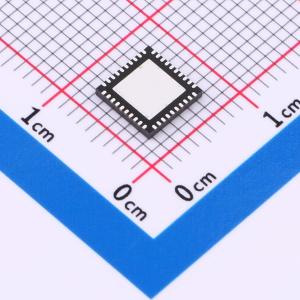

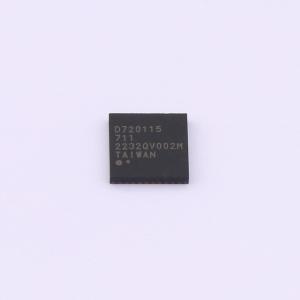

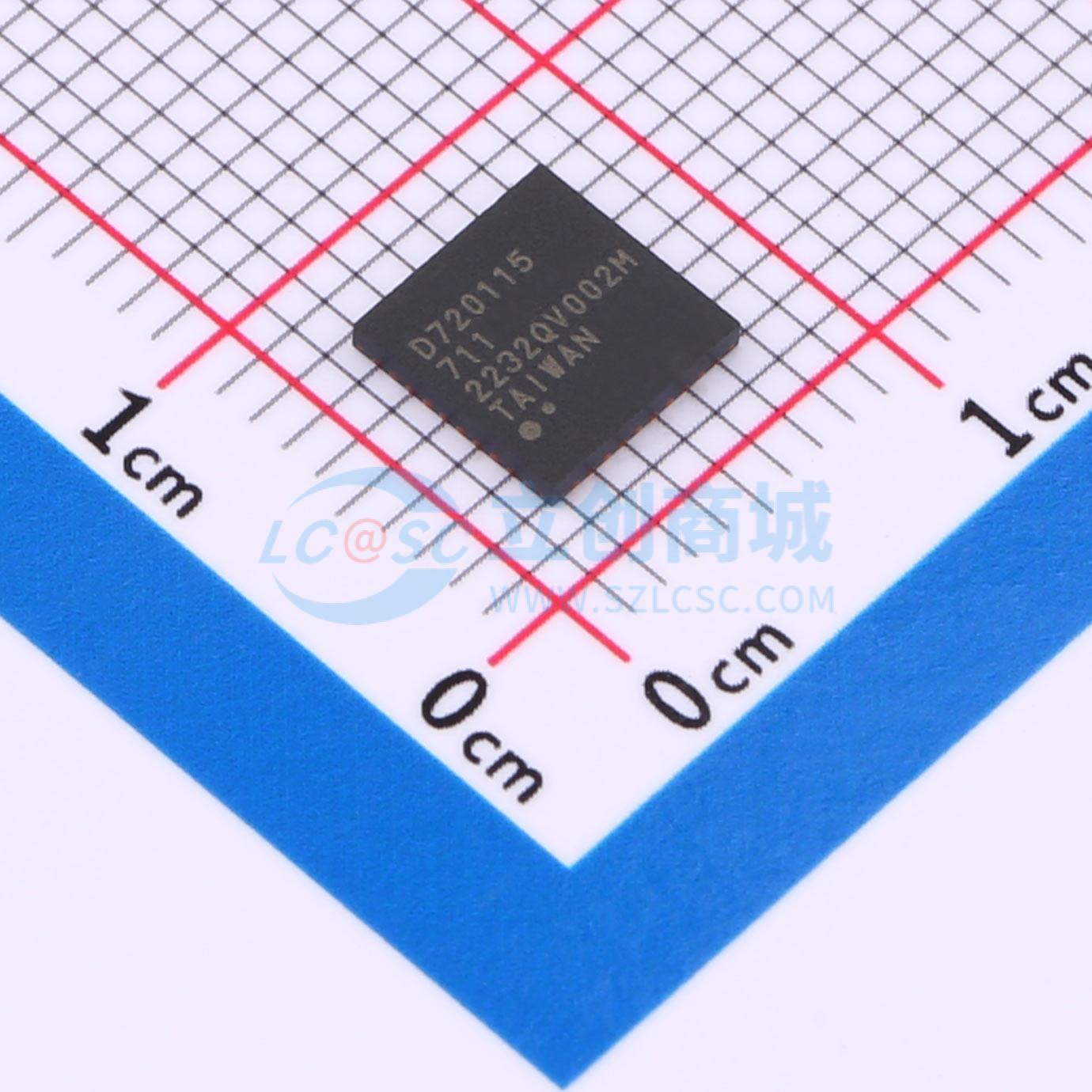

UPD720115K8-711-BAK-A

μPD720115 USB 2.0 Hub控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持USB 2.0和USB电池充电规范1.2，可配置2、3或4个下行端口，单5V电源供电。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: UPD720115K8-711-BAK-A
商品编号: C7090221
商品封装: QFN-40(6x6)
包装方式: 托盘
商品毛重: 0.09克(g)

商品参数

商品概述

µPD720115是一款USB 2.0集线器控制器，支持USB电池充电规范1.2，可对智能手机和平板电脑等各种便携式设备进行充电。 µPD720115集成了两个稳压器，无需外部稳压器，从而节省了系统成本。µPD720115的工作温度范围扩展至-40℃至+85℃，适用于包括消费和工业市场在内的各种市场。

商品特性

符合USB Implementers Forum发布的通用串行总线规范2.0版
低速（1.5Mbps）/全速（12Mbps）/高速（480Mbps）
支持USB 2.0链路电源管理
通过USB-IF认证：TID（测试ID）= 30000066
获得Windows 8和Windows 8.1的Windows硬件认证（提交ID = 1617556）
支持USB电池充电规范1.2及其他便携式设备
可配置下游端口数量为2、3或4个
支持独立/联动电源控制/过流检测
通过I/O引脚绑定支持USB 2.0复合（不可移除）设备
单5V电源供电，片上LDO可将5V转换为3.3V，将3.3V转换为1.05V
系统时钟：24MHz晶体或振荡器
支持从下游端口的不可移除设备输出24MHz时钟
采用小型QFN封装（40引脚QFN），占用空间小

应用领域

USB集线器盒
显示器
个人电脑、扩展坞、端口复制器
数字电视、机顶盒
多功能打印机
其他工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	控制器
	USB协议版本	USB 2.0

	属性	参数值
	工作电压	5V
	数据速率	480Mbps
	工作温度	-40℃~+85℃
