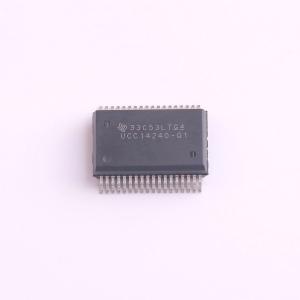

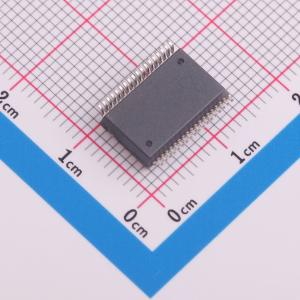

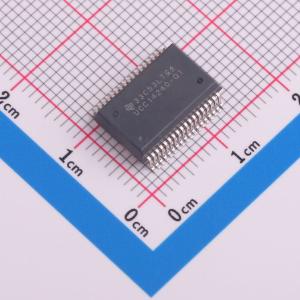

UCC14240QDWNRQ1

2.0 W功率、24 V输入电压、25 V输出电压、高功率密度、隔离式DC/DC模块

描述: UCC14240-Q1是一款符合汽车应用标准的高隔离电压DC/DC电源模块，旨在为IGBT或SiC栅极驱动器供电。UCC14240-Q1集成了变压器和采用专有架构的DC/DC控制器，可实现高效率和极低的辐射。高精度输出电压可在不过度施压功率器件栅极的情况下，为更高的系统效率提供更好的通道增强。UCC14240-Q1可高效提供高达2.0 W（典型值）的隔离输出功率。该模块所需的外部组件极少，并具备片上器件保护功能，还提供了诸如输入欠压锁定、过压锁定、输出电压电源正常比较器、过温关断、软启动超时、可调节的隔离正负输出电压、使能引脚和漏极开路输出电源正常引脚等额外特性。
品牌名称: TI(德州仪器)
商品型号: UCC14240QDWNRQ1
商品编号: C7089349
商品封装: SSOP-36
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

UCC14240-Q1是一款符合汽车应用标准的高隔离电压DC/DC电源模块，旨在为IGBT或SiC栅极驱动器供电。UCC14240-Q1集成了变压器和采用专有架构的DC/DC控制器，可实现高效率和极低的辐射。高精度输出电压可在不过度施压功率器件栅极的情况下，为更高的系统效率提供更好的通道增强。 UCC14240-Q1可高效提供高达2.0 W（典型值）的隔离输出功率。该模块所需的外部组件极少，并具备片上器件保护功能，还提供了诸如输入欠压锁定、过压锁定、输出电压电源正常比较器、过温关断、软启动超时、可调节的隔离正负输出电压、使能引脚和漏极开路输出电源正常引脚等额外特性。

商品特性

完全集成的带隔离变压器的高密度隔离式DC/DC模块
用于驱动IGBT、SiC FET的隔离式DC/DC
输入电压范围：21 V至27 V，绝对最大值为32 V
在环境温度TA ≤ 85℃时输出功率为2.0 W，在TA = 105℃时输出功率大于1.5 W
（VDD – VEE）输出电压可调节（通过外部电阻）：18 V至25 V，在全温度范围内调节精度为±1.3 %
（COM – VEE）输出电压可调节（通过外部电阻）：从2.5 V至（VDD – VEE），在全温度范围内调节精度为±1.3 %
采用扩频调制和集成变压器设计，电磁辐射低
具备使能、电源正常、欠压锁定、过压锁定、软启动、短路、功率限制、欠压、过压和过温保护功能
共模瞬态抗扰度（CMTI）> 150 kV/μs
通过AEC-Q100汽车应用认证
温度等级1：-40℃ ≤ 结温TJ ≤ 150℃
温度等级1：-40℃ ≤ 环境温度TA ≤ 125℃
提供有助于功能安全系统设计的功能安全相关文档
计划获得的安全相关认证：
- 符合DIN EN IEC 60747-17（VDE 0884-17）标准的4243-VPK基本隔离
- 符合UL1577标准的3000-VRMS一分钟隔离
- 符合CQC GB4943.1标准的基本绝缘
36引脚宽体SSOP封装

应用领域

混合动力、电动和动力总成系统（EV/HEV）
逆变器和电机控制
车载（OBC）和无线充电器DC/DC转换器
电网基础设施
电动汽车充电站电源模块
直流充电站（桩）
组串式逆变器
电机驱动器
交流逆变器和变频驱动器、机器人伺服驱动器
工业运输
非公路车辆电动驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	输出功率	2W
	工作电压(Vin)	21V~27V
	输出电压(Vout)	18V~25V
	隔离电压(Vrms)	3kV

	属性	参数值
	特性	短路保护；欠压保护；过压保护；过热保护
	工作温度	-40℃~+125℃
	开关频率	13MHz
	长度	12.83mm
	宽度	7.5mm
	高度	3.6mm
