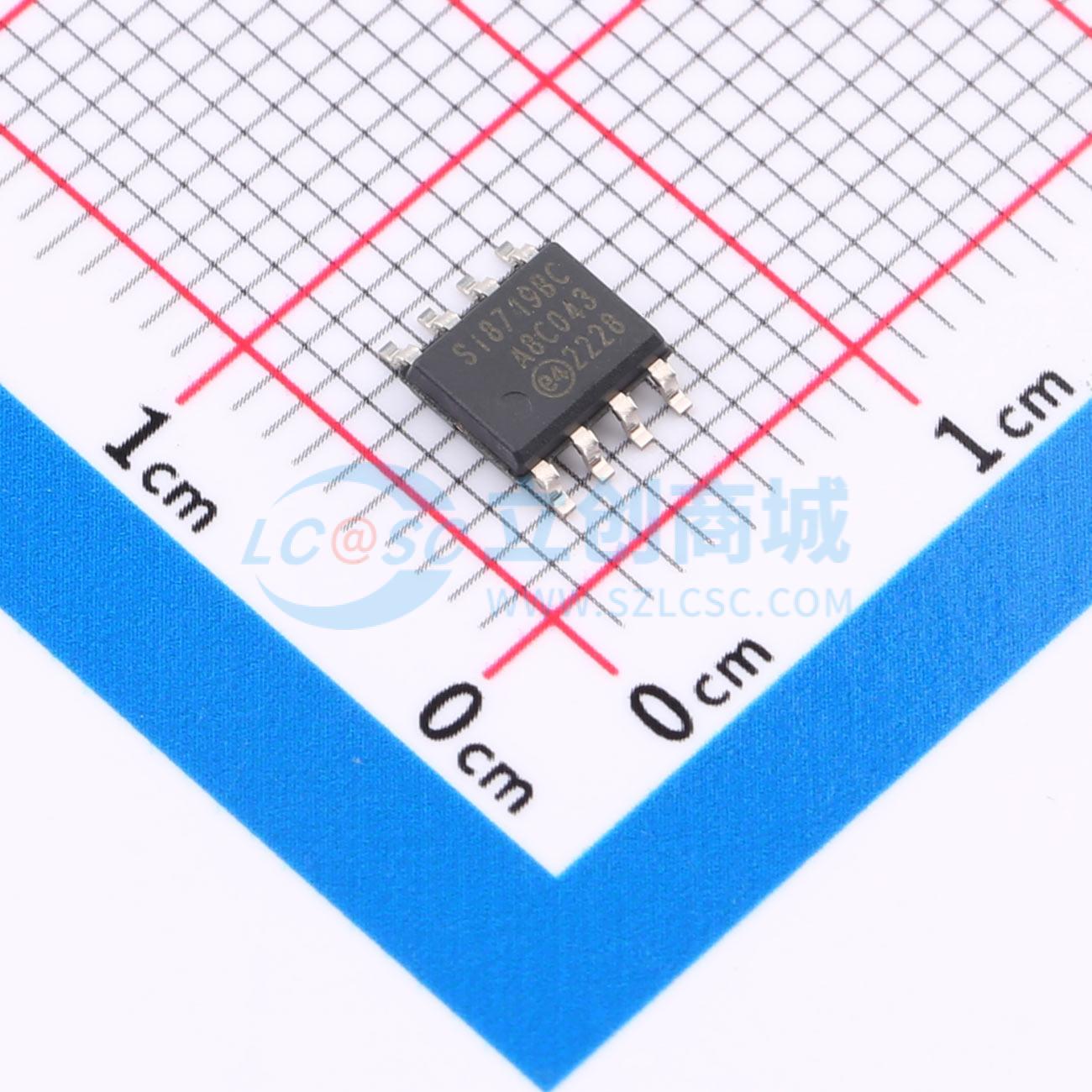

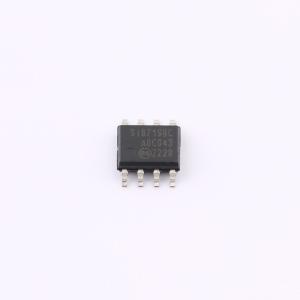

SI8719BC-A-IS
5KV LED 模拟器输入、逻辑输出隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是引脚兼容的单通道产品，可直接替代流行的光电耦合器，数据速率高达15 Mbps。这些设备可隔离高速数字信号，提供光电耦合器解决方案所不具备的性能、可靠性和灵活性优势。基于专有的CMOS隔离技术，可实现低功耗和高速运行，并且能抵抗光电耦合器中出现的老化效应，这种效应会随着温度、正向电流和器件使用年限的增加而降低性能。因此，与光电耦合器相比，该系列产品使用寿命更长，可靠性显著提高。订购选项包括带和不带输出使能选项的逻辑输出。某些产品型号提供汽车级版本，这些产品在制造过程的所有步骤中都采用汽车专用流程，以确保汽车应用所需的耐用性和低缺陷率。
- 品牌名称
- SKYWORKS
- 商品型号
- SI8719BC-A-IS
- 商品编号
- C7081375
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 15Mbps | |
| 隔离电压(Vrms) | 3750 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 50kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.5V~5.5V | |
| 工作电压(VCCB) | 2.5V~5.5V | |
| 传播延迟(tpd) | 50ns |
商品特性
- 高速：直流至15 Mbps
- 2.5至5.5 V逻辑输出，与流行的高速数字光耦合器引脚兼容，可直接升级
- 性能和可靠性优于光耦合器
- 抗温度、老化和正向电流影响
- 失效率降低10倍，延长使用寿命
- 更高的共模瞬态抗扰度：典型值>50 kV/μs
- 低功耗和正向输入二极管电流
- 产品选项广泛
- 反相和非反相
- 禁用输出高、低或三态
- 1通道二极管仿真输入
- 传播延迟30 ns
- 最高5000 VRMS隔离
- 10 kV浪涌承受能力
- AEC-Q100认证
- 宽工作温度范围
- -40至+125℃
- 符合RoHS标准的封装
- SOIC-8（窄体）
- DIP8（鸥翼型）
- SDIP6（拉伸SO-6）
- 汽车级OPNs可用
- 支持AIAG合规的PPAP文档
- 支持IMDs和CAMDs列表
- 工业自动化
- 隔离数据采集
- 电机控制和驱动
- 测试和测量设备
- 隔离开关模式电源
- 电动汽车牵引逆变器
应用领域
- 工业自动化
- 隔离数据采集
- 电机控制和驱动
- 测试和测量设备
- 隔离开关模式电源
- 电动汽车牵引逆变器
