温馨提醒：图片仅供参考，商品以实物为准

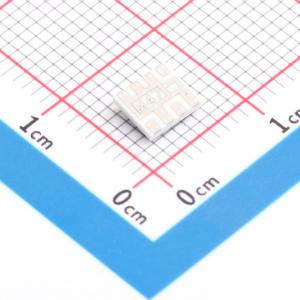

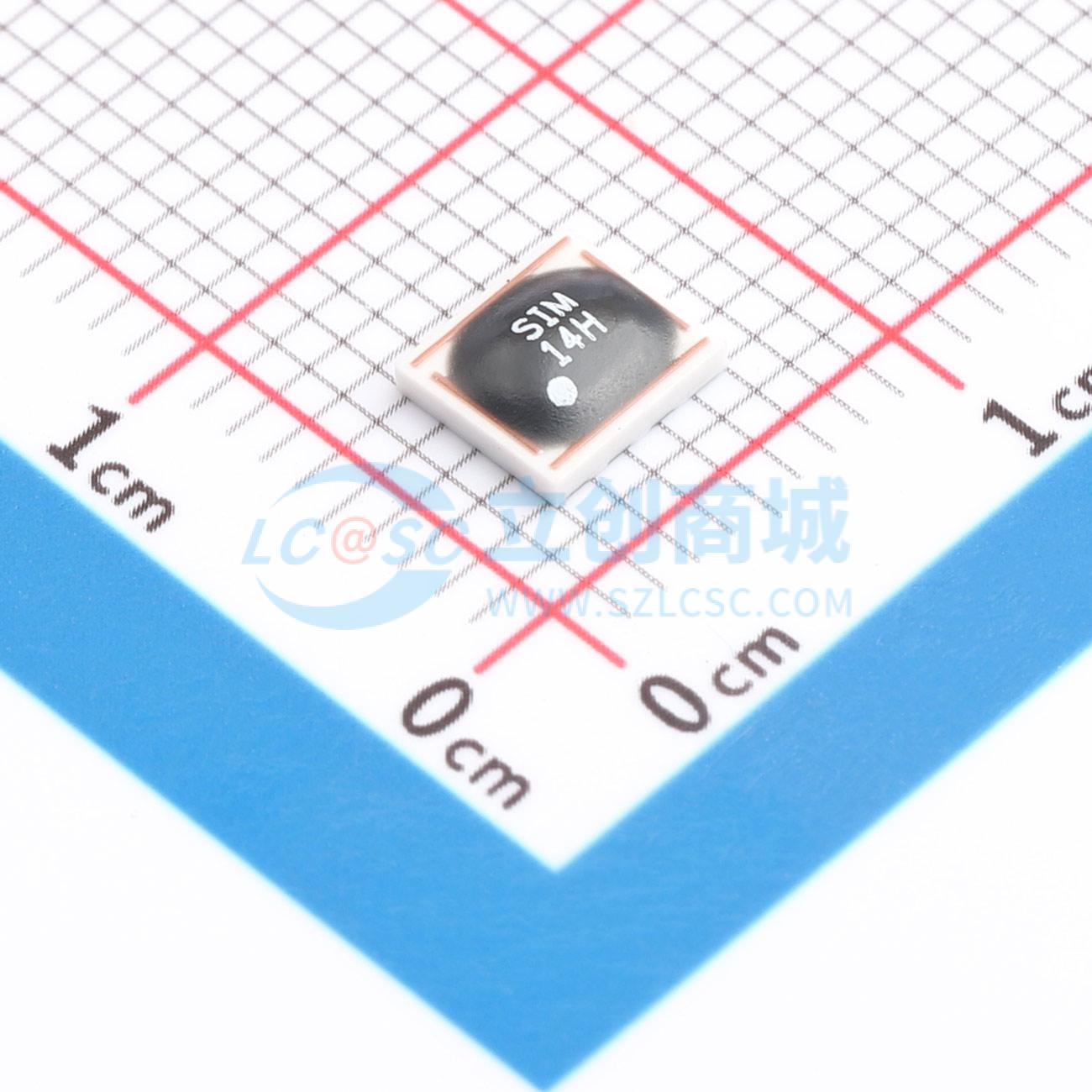

SIM-14H+
LTCC双平衡陶瓷表面贴装宽带宽频率混频器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- SIM-14H+
- 商品编号
- C7080493
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| RF频率范围 | 3.7GHz~10GHz | |
| IF频率范围 | 0Hz~4GHz | |
| LO频率范围 | 3.7GHz~10GHz | |
| 通道数 | 1 | |
| P1dB | 14dBm | |
| IP3 | 25dBm | |
| 隔离度(L-R) | 38dB |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度(L-I) | 17dB | |
| 增益/损耗 | 7dB | |
| 噪声系数 | - | |
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品特性
- 宽带宽，3700至10000 MHz
- 低转换损耗，典型值7.0 dB
- 高LO-RF隔离度，典型值38 dB
- 优异的IF带宽，DC至4000 MHz
- LTCC双平衡混频器
- 尺寸微小，外形低矮，0.08英寸
- 可用作上变频器和下变频器
- 可水洗
- 受美国专利7,027,795保护
应用领域
- 视线链路
- WIFI
- 蓝牙
- VSAT
- ISM
