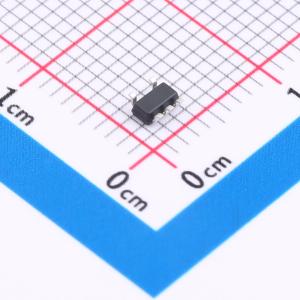

温馨提醒：图片仅供参考，商品以实物为准

AP7335A-33W5-7

停产 3.3V 300mA 9V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款300mA固定输出电压、低压差线性稳压器，输出电压精度为±1%。该器件包括传输元件、误差放大器、带隙、限流和热关断电路。当EN引脚设置为逻辑高电平时，器件开启。低压差和低静态电流特性使其适用于低功耗应用，例如电池供电设备。典型静态电流为35μA。内置限流和热关断功能可防止IC在故障条件下损坏。该器件目前仅提供3.3V固定版本。采用SOT25和U-DFN2020-6封装。
品牌名称: DIODES(美台)
商品型号: AP7335A-33W5-7
商品编号: C7076875
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

AP7335A是一款输出电流为300mA的固定输出电压低压差线性稳压器，输出电压精度为±1%。该器件包含调整管、误差放大器、带隙基准、限流和热关断电路。当使能（EN）引脚设置为逻辑高电平时，器件开启。其低压差和低静态电流特性使其适用于低功耗应用，例如电池供电设备。典型静态电流为35μA。内置的限流和热关断功能可防止IC在故障条件下损坏。目前，该器件仅提供3.3V固定输出版本。 AP7335A采用SOT25和U-DFN2020-6封装。

商品特性

智能手机
MP3/MP4播放器
电池供电设备
蓝牙耳机
电池充电器
液晶电视、多功能显示器

应用领域

智能手机
MP3/MP4播放器
电池供电设备
蓝牙耳机
电池充电器
液晶电视、多功能显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	9V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	200mV@(300mA)

	属性	参数值
	静态电流(Iq)	35uA
	噪声	-
	功能特性	使能控制；过流保护；热关断；短路保护
	工作温度	-40℃~+85℃
	输出类型	固定
	输出通道数	1
