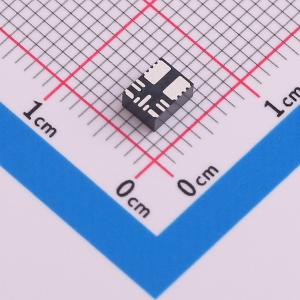

温馨提醒：图片仅供参考，商品以实物为准

TPSM33625RDNR

3V至36V输入、1V至15V输出同步降压转换器电源模块

描述: TPSM336x5是一款1.5A或2.5A、36V输入的同步降压DC/DC电源模块，它将倒装芯片引脚封装（FCOL）、功率MOSFET、集成电感和自举电容集成于一个紧凑易用的3.5mm×4.5mm×2mm、11引脚QFN封装中。小型HotRod™ QFN封装技术提升了热性能，确保在高环境温度下正常工作。此外，结合扩频技术，该器件具备出色的EMI性能。通过反馈分压器，器件可配置为1V至15V输出并运行。TPSM336x5专为满足工业应用中始终开启设备的低待机功耗要求而设计。自动模式可在轻载运行时实现频率折返，在输入电压为13.5V时，空载电流消耗低至1.5μA，且轻载效率高。PWM和PFM模式之间的无缝切换以及低MOSFET导通电阻，使整个负载范围内都能实现卓越的效率。TPSM336x5采用具有内部补偿的峰值电流模式架构，以最少的输出电容维持稳定运行。DRSS用于减少输入EMI滤波器的外部元件。RT引脚变体可用于在200kHz至2.2MHz之间同步或设置频率，以避开对噪声敏感的频段。
品牌名称: TI(德州仪器)
商品型号: TPSM33625RDNR
商品编号: C7073593
商品封装: QFN-11(3.5x4.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPSM336x5是一款1.5A或2.5A、36V输入的同步降压DC/DC电源模块，它将倒装芯片引脚封装（FCOL）、功率MOSFET、集成电感和自举电容集成于一个紧凑易用的3.5mm×4.5mm×2mm、11引脚QFN封装中。小型HotRod™ QFN封装技术提升了热性能，确保在高环境温度下正常工作。此外，结合扩频技术，该器件具备出色的EMI性能。通过反馈分压器，器件可配置为1V至15V输出并运行。 TPSM336x5专为满足工业应用中始终开启设备的低待机功耗要求而设计。自动模式可在轻载运行时实现频率折返，在输入电压为13.5V时，空载电流消耗低至1.5μA，且轻载效率高。PWM和PFM模式之间的无缝切换以及低MOSFET导通电阻，使整个负载范围内都能实现卓越的效率。 TPSM336x5采用具有内部补偿的峰值电流模式架构，以最少的输出电容维持稳定运行。DRSS用于减少输入EMI滤波器的外部元件。RT引脚变体可用于在200kHz至2.2MHz之间同步或设置频率，以避开对噪声敏感的频段。

商品特性

提供有助于功能安全系统设计的功能安全相关文档
多功能同步降压DC/DC模块：
- 集成MOSFET、电感、CBOOT电容和控制器
- 宽输入电压范围：3V至36V
- 高达40V的输入瞬态保护
- 结温范围：-40℃至+125℃
- 4.5mm×3.5mm×2mm塑封封装
- 可使用RT引脚将频率从200kHz调节至2.2MHz
全负载范围内超高效率：
- 在输入电压12V、输出电压5V、频率1MHz、输出电流2.5A时，效率大于88%
- 在输入电压24V、输出电压5V、频率1MHz、输出电流2.5A时，效率大于87%
- 在输入电压13.5V时，待机静态电流低至1.5μA
针对超低EMI要求进行优化：
- 双随机扩频 - DRSS
- 倒装芯片引脚封装 - FCOL
- 电感和自举电容集成
- 符合CISPR 11 B类标准
输出电压和电流选项：
- 输出电压可在1V至15V之间调节
可使用WEBENCH®电源设计器基于TPSM336x5进行定制设计
适用于可扩展电源：
- 引脚与TPSM365R6（65V、600mA）兼容

应用领域

工厂自动化
测试与测量
电网基础设施

数据手册PDF

放大查看下载PDF

交货周期

订货79-81个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~36V
	输出电压精度	±1%
	输出电压(Vout)	1V~15V
	输出电流(最大值)	2.5A

	属性	参数值
	转换效率	88%
	静态电流(Iq)	1.5uA
	特性	过流保护；过热保护；短路保护
	长度	4.5mm
	宽度	3.5mm
	高度	2mm
	工作温度	-40℃~+105℃
