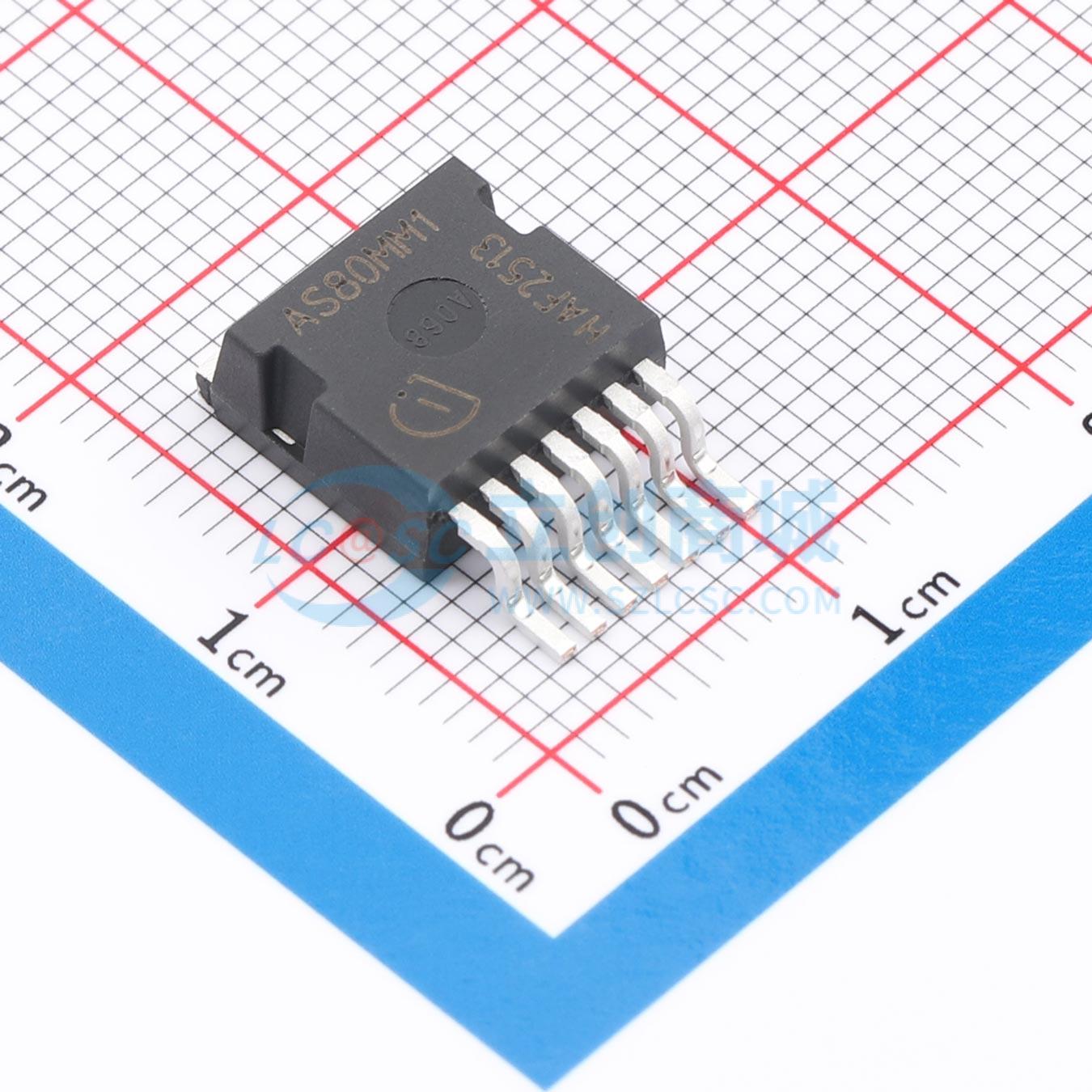

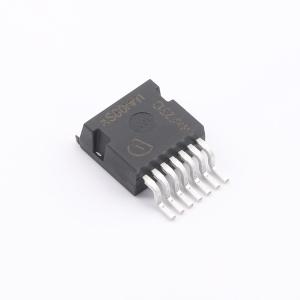

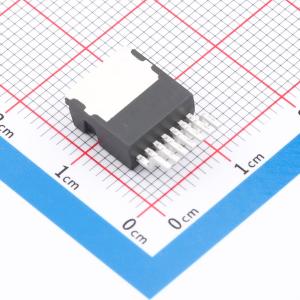

AIMBG120R080M1XTMA1

该碳化硅沟槽MOSFET的引脚定义包括：引脚1为栅极，引脚2为开尔文感应接触，引脚3至7为源极，标签为漏极。注意：源极和感应引脚不可互换，互换可能导致故障。

• 漏源电压V_DSS为1200伏，结温T_Vj范围为-55至175摄氏度。
• 漏极直流电流I_DDC为30安，壳温T_C为25摄氏度。
• 导通电阻R_DS(on)为80毫欧，栅源电压V_GS为20伏，结温T_Vj为25摄氏度。
• 采用新的性能优化芯片技术（Gen1p），具有改进的R_DSon * A品质因数。
• 低开关能量，降低开关损耗和冷却需求。
• 低设备电容，实现更高开关速度和更高功率密度。
• 低C_RSS/C_iss比率和高V_GS(th)的组合，避免寄生导通并支持单极栅极驱动。
• 降低的总栅电荷Q_Gtot，减少驱动功率和损耗。
• 增加的推荐开启电压（V_GS(on) = 20伏），以降低R_DS(on)。
• .XT芯片附着技术，优化热性能。
• 低封装杂散电感，实现更快、更干净的开关。
• 感应（开尔文）源极引脚，改善栅极控制并减少开关损耗。
• 最小爬电距离5.85毫米（材料组II），适用于800伏应用而无需涂层。
• SMT封装，支持自动化组装并降低系统成本。

• 车载充电器
• DC/DC转换器
• 辅助驱动器
