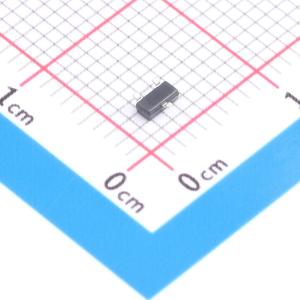

温馨提醒：图片仅供参考，商品以实物为准
AH1711-SA-7
低电压、高灵敏度霍尔效应锁存开关，适用于工业应用中的无刷直流电机位置传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- AH1711-SA-7
- 商品编号
- C7071848
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
参数完善中
商品概述
AH1711/AH1712/AH1713/AH1714是一款低压、高灵敏度霍尔效应锁存IC，专为工业应用中的无刷直流电机换相速度测量、角度或线性编码器以及位置传感器而设计。为支持广泛的严苛应用，该设计经过优化，可在2.4V至5.5V电压下工作。采用斩波稳定架构和内部带隙稳压器为内部电路提供温度补偿电源，该器件在整个工作范围内提供可靠的解决方案。AH1711/AH1712/AH1713的开漏输出在封装顶部附近施加足够强度的南极磁场时导通，而足够强度的北极磁场会使开漏输出关断（AH1714极性相反）。当垂直于封装的磁通密度（B）大于工作点（Bop）时，输出导通（拉低）。输出保持锁存状态，直到磁通密度反转并低于释放点（Brp）。
商品特性
- 锁存操作 - 高灵敏度：Bop和Brp分别为±7高斯和±18高斯
- 开漏输出
- 2.4V至5.5V工作电压范围
- 斩波稳定设计提供卓越的温度稳定性
- 最小开关点漂移
- 增强的应力抗扰度
- 良好的射频噪声抗扰度
- -40°C至+125°C工作温度
- ESD：HBM 8kV，CDM 2kV
- 行业标准SOT23封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色器件”
应用领域
- 无刷直流电机换相
- 每分钟转数（RPM）测量
- 车轮速度/角度/速度传感
- 流量计
- 电动自行车
