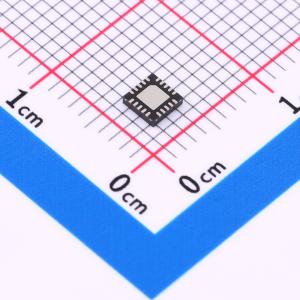

温馨提醒：图片仅供参考，商品以实物为准

ADS117L11IRUKR

400 ksps、宽带宽、16位、Δ-Σ型ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS117L11是一款16位、ΔΣ(ΔE)模拟-数字转换器(ADC)，具有高达400kSPS的数据速率（使用宽带滤波器）和高达1.067MSPS（使用低延迟滤波器）。该设备在低功耗下提供出色的交流性能和直流精度。
品牌名称: TI(德州仪器)
商品型号: ADS117L11IRUKR
商品编号: C7070878
商品封装: WQFN-20(3x3)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

	属性	参数值
	工作温度	-45℃~+125℃
	信噪比	97.5dB
	时钟/振荡器	内置；外置
	时钟频率(fc)	3.2MHz；25.6MHz
	基准电压源	外置
	ADC架构	Sigma-Delta
	数据速率	1.067MHz；400kHz
	静态电流	5uA

商品概述

ADS117L11是一款16位ΔΣ模数转换器（ADC），使用宽带滤波器时数据速率高达400 kSPS，使用低延迟滤波器时数据速率高达1067 kSPS。该器件在低功耗（高速模式下为18.6 mW）的情况下，实现了出色的交流性能和直流精度的完美结合。该器件集成了输入和基准缓冲器，以减少信号负载。低漂移调制器实现了出色的直流精度，同时带内噪声低，具备优异的交流性能。功率可扩展架构提供两种速度模式，以优化数据速率、分辨率和功耗。数字滤波器可配置为宽带或低延迟操作，能在同一器件中针对直流信号优化交流性能或数据吞吐量。串行接口具备菊花链功能，可减少隔离屏障上的SPI I/O。输入和输出数据以及寄存器设置通过循环冗余校验（CRC）功能进行验证，以提高操作可靠性。 3 mm × 3 mm的小型WQFN封装专为空间受限的应用而设计。该器件在-40°C至+125°C的温度范围内可完全正常工作。

商品特性

可编程数据速率：高达400 kSPS（宽带滤波器）；高达1.067 MSPS（低延迟滤波器）
可选数字滤波器：宽带或低延迟
兼具交流精度和直流精度：动态范围：97.5 dB（200 kSPS）；典型总谐波失真：–110 dB；典型积分非线性：0.5 LSB；典型失调漂移：50 nV/°C；典型增益漂移：0.6 ppm/°C
功率可扩展架构：高速模式：400 kSPS，18.6 mW；低速模式：50 kSPS，3.3 mW
输入和基准预充电缓冲器
内部或外部时钟
提供功能安全相关文档，有助于功能安全系统设计

应用领域

测试与测量：数据采集（DAQ）、冲击和振动仪器、声学和动态应变计
工厂自动化与控制：模拟输入模块
医疗：脉搏血氧仪
电网基础设施：电能质量分析仪

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	400kHz
	通道数	1
	工作电压	4.5V~5.5V；1.74V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	0.5LSB
