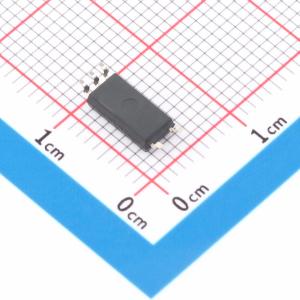

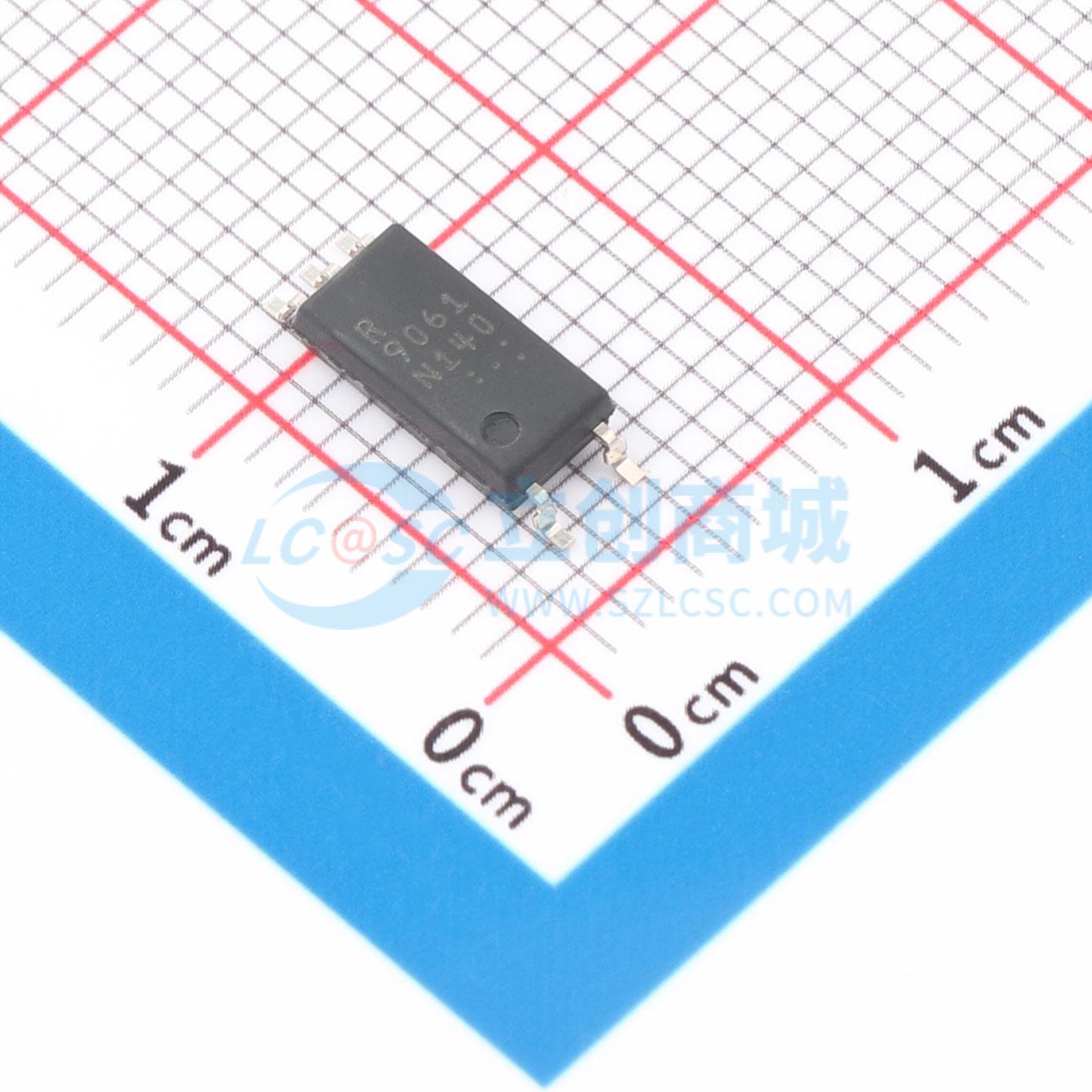

RV1S9061ACCSP-10YV#SC0
RV1S9061A:高共模瞬态抑制能力、IPM驱动光电耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RV1S9061A是一款光电耦合器，具有高达15 Mbps的高速开关能力，采用高电平有效输出逻辑，其输入侧为AlGaAs LED，输出侧为带光电二极管的集成电路。RV1S9061A专为高共模瞬态抗扰度（CMTI）、宽工作电源电压范围和高达TA = 125℃的高温工作环境而设计，适用于IPM（智能功率模块）驱动。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RV1S9061ACCSP-10YV#SC0
- 商品编号
- C7068217
- 商品封装
- LSOP-5
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 100kV/us | |
| 传输速率 | 15Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 60ns | |
| 传播延迟 tpHL | 60ns | |
| 输入阈值电流(FH) | 4.5mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 250mW | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 12mA |
商品概述
RV1S9061A是一款光电耦合器，具有高达15 Mbps的高速开关能力，采用高电平有效输出逻辑，其输入侧为AlGaAs LED，输出侧为带光电二极管的集成电路。RV1S9061A专为高共模瞬态抗扰度（CMTI）、宽工作电源电压范围和高达TA = 125℃的高温工作环境而设计，适用于IPM（智能功率模块）驱动。
商品特性
- 长爬电距离（8 mm）
- 高速开关（15 Mbps）
- 高共模瞬态抗扰度（CMH、CML = ±100 kV/μs 最小值）
- 脉冲宽度失真（|tpH - tpH| = 20 ns 最大值）
- 宽工作电源电压范围（Vcc = 4.5~30 V）
- 工作环境温度（最高125℃）
- 高隔离电压（BV = 5000 Vrms）
- 压纹带产品：RV1S9061ACCSP - 10Yx#KC0：3000 件/卷
- 无铅产品安全标准
- UL：UL1577，双重保护
- CSA：CAN/CSA - C22.2 No.62368 - 1，加强绝缘
- VDE：DIN EN 60747 - 5 - 5（可选）
应用领域
- IPM驱动器
- 通用逆变器
