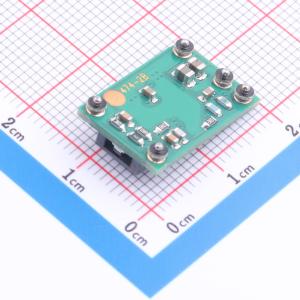

温馨提醒：图片仅供参考，商品以实物为准

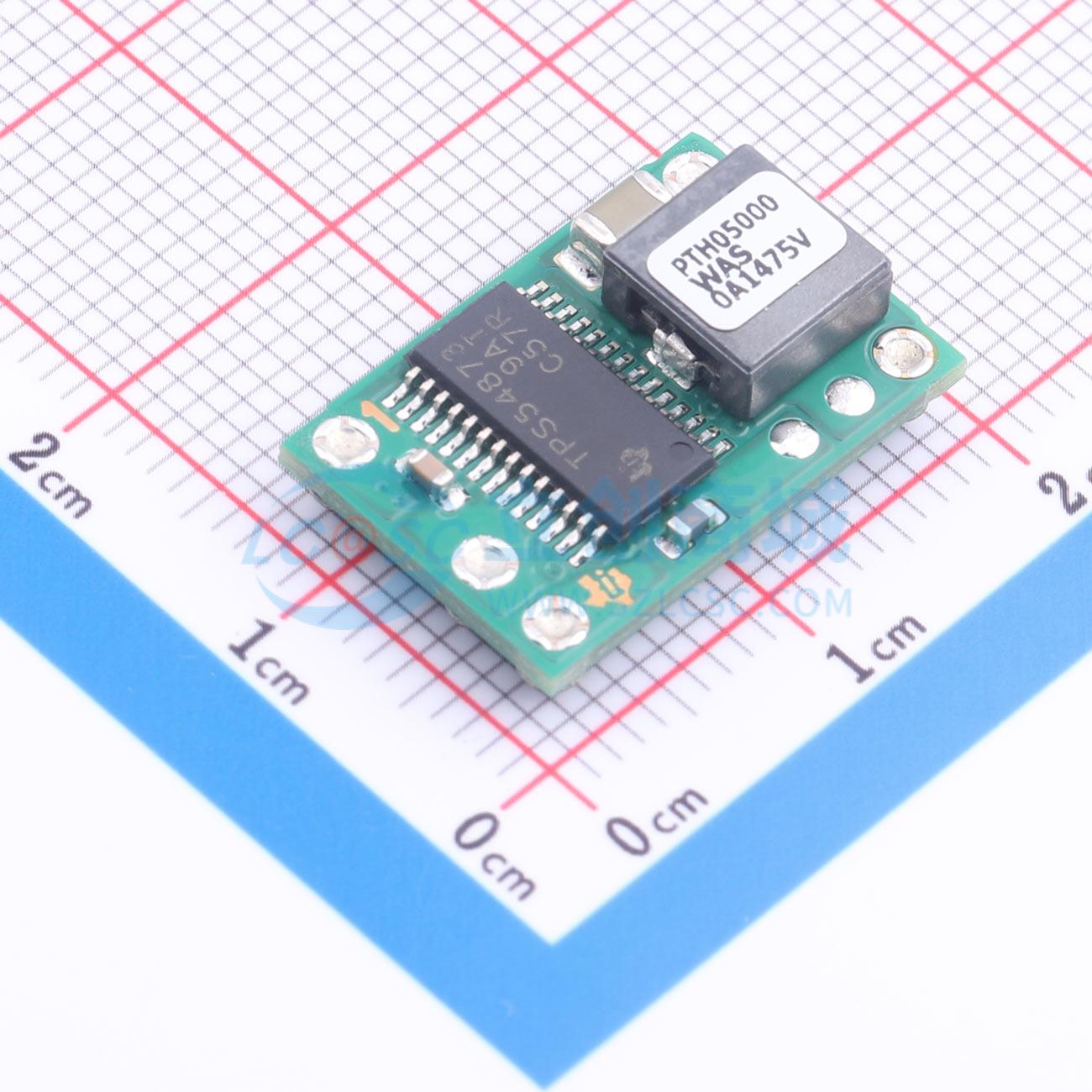

PTH05000WAS

4.5V~5.5V 900mV~3.6V 6A

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: PTH05000WAS
商品编号: C7030754
商品封装: SMD-5P,19.1x12.7mm
包装方式: 托盘
商品毛重: 7.95克(g)

商品参数

	属性	参数值
	输出电压(Vout)	900mV~3.6V
	输出电流(最大值)	6A
	工作温度	-40℃~+85℃
	功能特性	上电时序控制；欠压保护；短路保护；轻载高效模式；可编程输出电压；自动故障恢复；过热保护

商品概述

TPSM8286xA器件系列是4A和6A降压转换器电源模块，针对小解决方案尺寸和高效率设计。该电源模块集成了同步降压转换器和电感，可简化设计，减少外部元件，节省PCB面积。薄型紧凑的解决方案设计为可通过标准表面贴装设备实现自动化组装。凭借DCS-Control架构和出色的负载瞬态性能，即使使用小输出电容也能实现严格的输出电压精度。在中重负载下，转换器工作在PWM模式，轻负载时自动进入省电模式工作，在整个负载电流范围内保持高效率。器件也可强制工作在PWM模式，以获得最小的输出电压纹波。支持排序配置的EN和PG引脚，带来灵活的系统设计。集成软启动可降低输入电源所需的浪涌电流。RDJ封装支持1.4mm高度的薄型设计。

商品特性

效率最高可达96%
出色的热性能
1%输出电压精度
DCS-Control拓扑，可实现快速瞬态响应
针对低EMI要求设计
MagPack技术对电感和IC进行屏蔽
无键合线封装
优化引脚排布简化布局
2.4V 至 5.5V输入电压范围
同一器件型号提供0.6V 至 VIN可调输出电压
13个集成固定输出电压选项
支持强制PWM或省电模式
带窗口比较器的电源良好指示器
2.4MHz开关频率
4μA工作静态电流
支持输出电压放电
支持100%占空比模式
工作温度范围-40℃ 至 125℃
提供0.5mm间距QFN封装
支持小尺寸设计
也提供带I²C接口的版本:TPSM82866C

应用领域

FPGA、CPU、ASIC核心供电
光模块
工业运输
工厂自动化与控制

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	4.5V~5.5V
	转换效率	92%
