温馨提醒：图片仅供参考，商品以实物为准

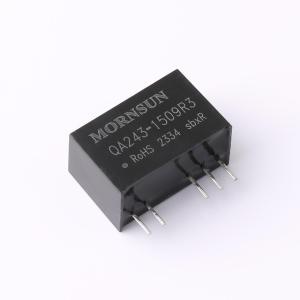

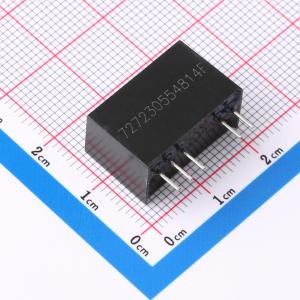

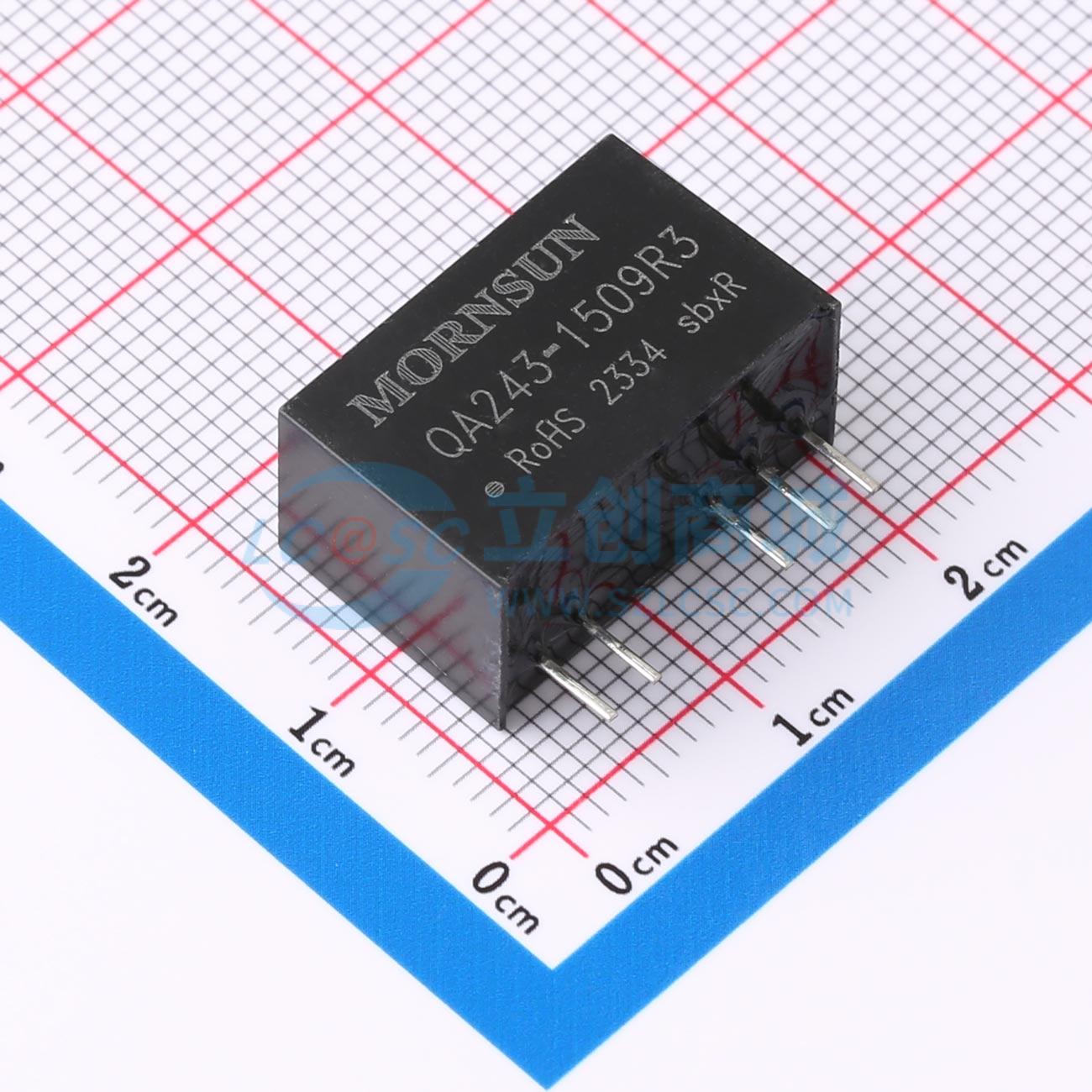

QA243-1509R3
IGBT驱动器用DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是DC-DC模块电源，采用共地输出模式，为IGBT的导通和关断提供更好的能量。还具备输出短路保护和自恢复能力。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QA243-1509R3
- 商品编号
- C7030521
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 5.885克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 输出电压(Vout) | -9V；15V | |
| 输出电流(最大值) | 100mA | |
| 转换效率 | 82% | |
| 最大容性负载 | 2200uF | |
| 静态电流(Iq) | 9mA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 200kHz | |
| 纹波噪声 | 100mVp-p | |
| 特性 | 短路保护 | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm | |
| 工作温度 | -40℃~+105℃ |
