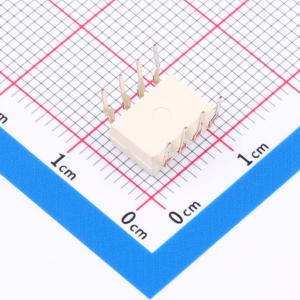

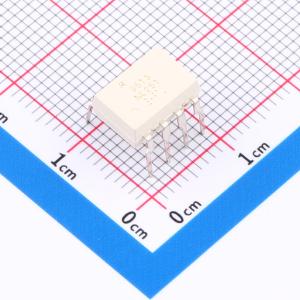

温馨提醒：图片仅供参考，商品以实物为准
PS9513-AX
PS9513-AX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PS9513、PS9513L1、PS9513L2和PS9513L3是光耦合隔离器，在单芯片的输入侧包含一个铝镓砷（AlGaAs）发光二极管，输出侧包含一个光电二极管和一个信号处理电路。PS9513专为实现高共模瞬态抗扰度（CMR）和随工作温度变化的低脉冲宽度失真而设计，适用于智能功率模块（IPM）驱动。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS9513-AX
- 商品编号
- C7030197
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 44% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 750ns | |
| 传播延迟 tpHL | 500ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 15mA | |
| 耗散功率(Pd) | 100mW | |
| 输出电压 | 20V | |
| 正向压降(Vf) | 1.65V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
