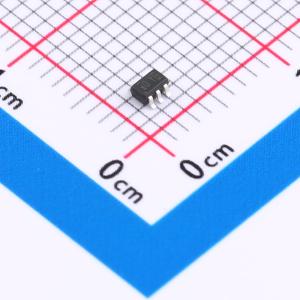

温馨提醒：图片仅供参考，商品以实物为准
PS4157NCEX
负电压单刀双掷开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DIODES™ PS4157N是一款双向单通道单刀双掷（SPDT）模拟开关。该器件能够传输在整个电源电压范围（从VEE到GND）内变化的模拟和数字负电压。
- 品牌名称
- DIODES(美台)
- 商品型号
- PS4157NCEX
- 商品编号
- C7030161
- 商品封装
- SOT-363-6(SC-70)
- 包装方式
- 编带
- 商品毛重
- 0.126667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | -12V~-4V | |
| 导通时间(ton) | 220ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 5Ω | |
| 工作温度 | -55℃~+125℃ | |
| 导通电容(Con) | 100pF | |
| 带宽 | 200MHz | |
| 传播延迟(tpd) | 2ns |
商品概述
PS4157N是一款双向单通道单刀双掷（SPDT）模拟开关。该器件可传输在整个电源电压范围（从VEE到GND）内变化的模拟和数字负电压。
商品特性
- 工作电压范围：VEE = -12 V至 -4 V
- 开关信号电压范围：VIS = VEE至GND
- 正控制信号电压：VIN = 0至3.3 V
- 低导通电阻：当VEE = -10 V时，RON ≤ 5 Ω
- 扩展工业温度范围：-55℃至125℃
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 封装（无铅且环保）：6引脚小型紧凑SC70
应用领域
- 5G NR AAU
