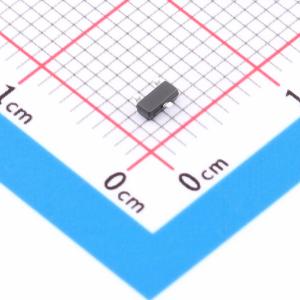

温馨提醒：图片仅供参考，商品以实物为准
PJEC12VM1TA-AU_R1_000A1
双向ESD 12V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：双向ESD保护单线路。 IEC61000-4-2(ESD)：±15kV空气放电，±8kV接触放电，具备高达±30kV的能力。 IEC61000-4-4(EFT)：40A(5/50nS)。 IEC61000-4-5(雷电)：3A(8/20μS)。 低泄漏电流，额定电压下最大0.05μA。 获得质量体系认证：TS16949。应用：计算机及外围设备。 音频和视频设备
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJEC12VM1TA-AU_R1_000A1
- 商品编号
- C7026752
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031903克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 击穿电压(VBR) | 14V | |
| 反向电流(Ir) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品特性
- 单线路双向ESD保护
- IEC61000 - 4 - 2(ESD)：±15kV空气放电，±8kV接触放电，具备高达±30kV的防护能力
- IEC61000 - 4 - 4(EFT)：40A(5/50nS)
- IEC61000 - 4 - 5(雷击)：3A(8/20μS)
- 低泄漏电流，额定电压下最大0.05μA
- 获得质量体系认证：TS16949
- 通过AEC - Q101认证
- 符合欧盟RoHS 2011/65/EU指令的无铅产品
- 符合IEC61249标准的绿色模塑化合物（无卤）
应用领域
- 计算机及周边设备
- 音频和视频设备
- 通信系统
- 控制信号线保护
- 数码相机
