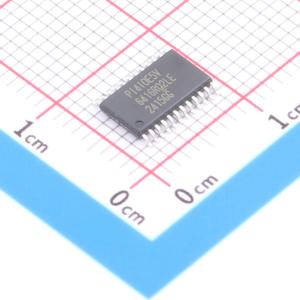

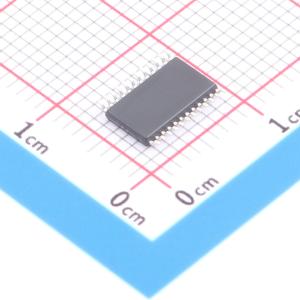

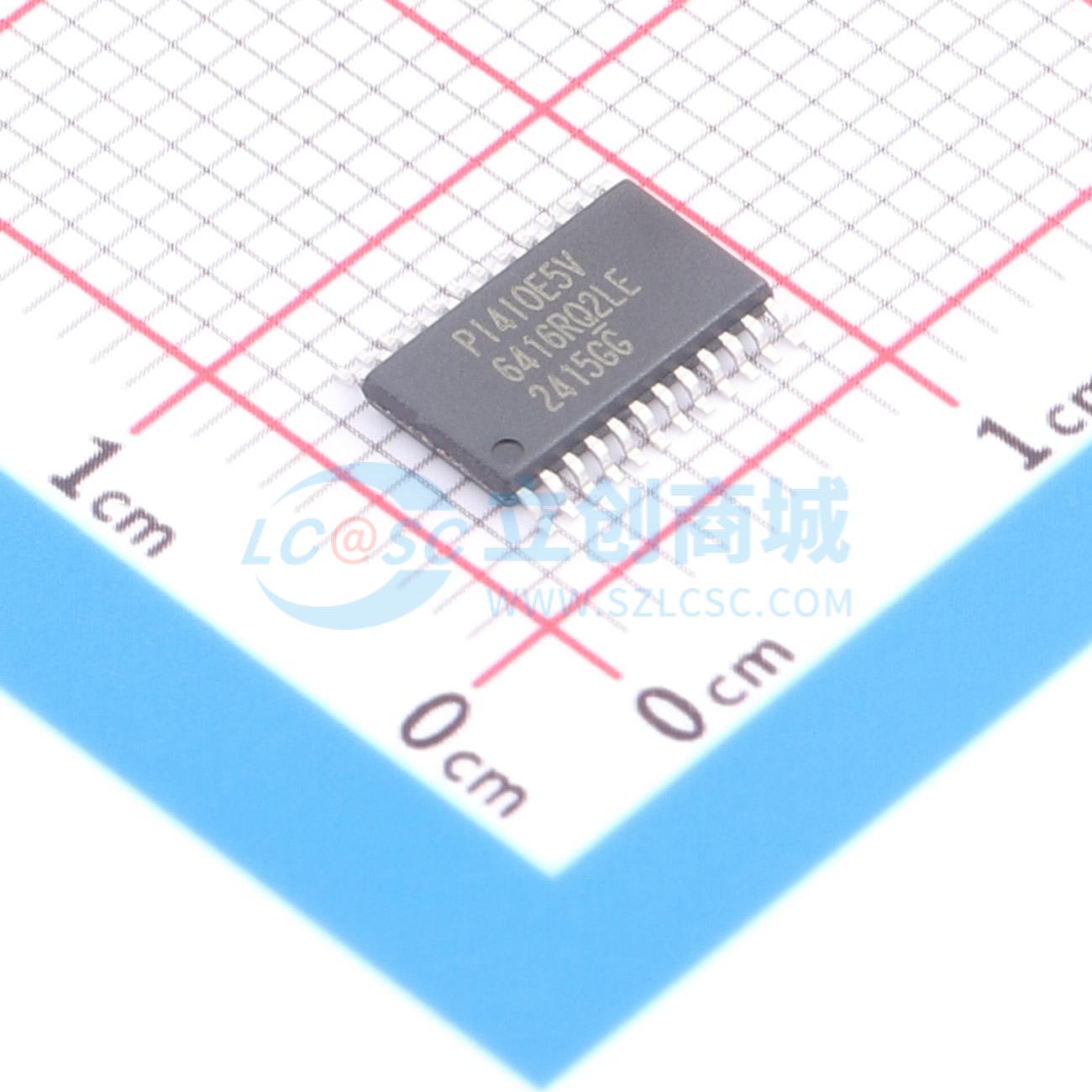

PI4IOE5V6416RQ2LEX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16位通用I/O扩展器，通过I2C总线接口为大多数微控制器系列提供远程I/O扩展。当需要额外的I/O时，该设备提供了一种简单的解决方案，同时使互连保持在最低限度，例如在传感器、按钮、键盘和电池供电的移动应用中进行接口。该设备在GPIO端口侧可在1.65V至5.5V的电压下工作，在SDA/SCL侧也可在1.65V至5.5V的电压下工作。这使得该设备能够在SDA/SCL侧与下一代微处理器和微控制器进行接口，因为在这些设备中，电源电压正在下降以节省功耗。通过VDD(I2C总线)实现双向电压电平转换。VDD(I2C总线)应连接到外部SCL/SDA线的VDD
品牌名称: DIODES(美台)
商品型号: PI4IOE5V6416RQ2LEX
商品编号: C7026477
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.205克(g)

商品参数

商品概述

PI4IOE5V6416RQ是一款16位通用I/O扩展器，可通过I²C总线接口为大多数微控制器系列提供远程I/O扩展。当需要额外的I/O且要尽量减少互连时，该器件提供了一种简单的解决方案，例如在传感器、按钮、键盘和电池供电的移动应用的接口中。 PI4IOE5V6416RQ的GPIO端口侧工作电压范围为1.65V至5.5V，SDA/SCL侧工作电压范围同样为1.65V至5.5V。这使得PI4IOE5V6416RQ能够在SDA/SCL侧与下一代微处理器和微控制器接口，这些设备为了节能，电源电压正在降低。 PI4IOE5V6416RQ中的双向电压电平转换通过VDD(I²C总线)实现。VDD(I²C总线)应连接到外部SCL/SDA线的VDD。PI4IOE5V6416RQ的GPIO端口上的电压电平由VDD(P)决定。上电时，I/O被配置为输入；不过，系统主机可以通过写入I/O方向位将I/O启用为输入或输出。每个输入或输出的数据保存在相应的输入或输出寄存器中。系统主机可以读取所有寄存器。 PI4IOE5V6416RQ有一个漏极开路中断INT输出引脚，当GPIO端口的输入状态与输入状态默认寄存器值不同时，该引脚变为低电平。该器件还具有中断屏蔽功能，用户可以屏蔽来自单个GPIO端口的中断。上电复位将寄存器设置为默认值，并初始化器件状态机。然而，在PI4IOE5V6416RQ中，只有器件状态机由复位引脚初始化，内部通用寄存器保持不变。当总线因SDA引脚保持低电平而卡住时，使用复位引脚只会复位I²C总线接口，以便主机重新访问I²C总线。这使得I/O引脚能够保持其最后配置的状态，从而在恢复I²C总线时，它们可以保持任何线路处于先前定义的状态，不会导致系统错误。复位引脚不会清除INT状态。

商品特性

工作电源电压范围为1.65V至5.5V
允许在1.8/2.5/3.3/5V SCL/SDA和1.8/2.5/3.3/5V端口之间进行双向电压电平转换和GPIO扩展
低待机电流消耗：
- VDD为5V时，典型值为1.5μA
- VDD为3.3V时，典型值为1μA
400kHz I²C总线接口
符合I²C总线快速和标准模式
可编程推挽/漏极开路输出级
可编程输出驱动强度和上拉/下拉电阻
上电复位将所有寄存器内容设置为默认值
低电平有效漏极开路中断输出
低电平有效复位输入，仅复位I²C总线，寄存器内容保持不变
抗闩锁测试（超过100mA）
支持AEC-Q100（2级）
完全无铅且完全符合RoHS标准
无卤素和锑。“绿色”器件
封装（无铅且环保）：24引脚TSSOP（L）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C
	是否有中断输出	有中断输出
	输出类型	-
	工作电压	1.65V~5.5V

	属性	参数值
	灌电流(IOL)	-
	拉电流(IOH)	-
	时钟频率(fc)	400kHz
	工作温度	-
