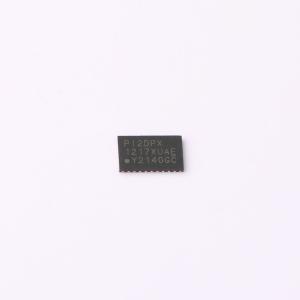

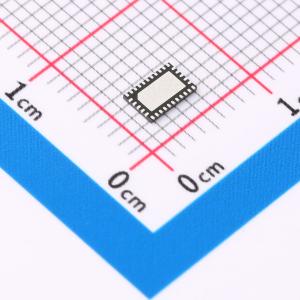

PI2DPX1217XUAEX
PI2DPX1217 1.8V 10Gbps USB-C DP-Alt模式线性重驱动器带AUX-SBU开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4通道配置，支持10Gbps线性重驱动，支持USB3.2 Gen2、USB3.2 Gen2/2-lane DP1.4/DP2.0 (UHBR10)操作模式，集成AUX交叉开关以支持Type-C连接器翻转和非翻转插头。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI2DPX1217XUAEX
- 商品编号
- C7026398
- 商品封装
- X2-QFN-32(2.9x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转DP | |
| USB协议版本 | USB 3.1；DP 2.0；DP 1.4 | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V | |
| 数据速率 | 10Gbps | |
| 工作温度 | -40℃~+85℃ |
商品概述
PI2DPX1217 是一款非阻塞型 USB Type-C DP-Alt 模式线性重驱动器，采用4-to-4配置，由1.8V电源供电。它支持通过I2C总线设置的四种工作模式：USB3.2 Gen2、USB3.2 Gen2/2-lane DP1.4/DP2.0 (UHBR10)、4-lane DP1.4/DP2.0 (UHBR10) 或 USB3.2 Gen2x2，每通道速度可达10Gbps。它在符合Type-C连接器规范的情况下，通过集成的AUX交叉开关交换高速通道，以适应翻转和非翻转插头。
非阻塞线性重驱动器设计确保了从发射端到接收端传输预冲和去加重均衡波形的差分信号，这有助于优化系统发射端和接收端（带有DFE）进行的整体通道链路调整。CTLE均衡器实现在重驱动器的输入端，以补偿信道损耗并减少ISI抖动。可编程平坦增益和线性度调整支持眼图开启。
每个通道的CTLE EQ增益、平坦增益和线性度均可通过I2C寄存器设置独立编程，以便灵活调谐。默认情况下，上电时初始化USB通道旁路模式，以支持仅具有Type-C连接器的系统的工厂设置。
商品特性
- 4通道至4通道配置，带10 Gbps线性重驱动器
- 可配置为USB3.2 Gen2、USB3.2 Gen2/2-lane DP1.4/DP2.0 (UHBR10)、4-lane DP1.4/DP2.0 (UHBR10) 或 USB3.2 Gen2x2 操作
- 上电时默认为USB3.2 Gen2x2旁路操作
- 超低延迟（<300 ps），以提高互操作性和数据吞吐量
- 对CTLE增益、平坦增益和输出线性度的单独控制
- 集成AUX通道交叉开关，用于侧带信号
- 支持Type-C连接器翻转和非翻转插头
- 支持I2C从机，速度高达1 MHz
- 极低的USB和DisplayPort工作模式及节能模式功耗
- 单电源：1.8V ±5%
- 工业温度支持：-40°C至+85°C
- 完全无铅且符合RoHS标准
- 无卤素和无锑。“绿色”设备
应用领域
- 智能手机
- 平板电脑
- 笔记本电脑
- 游戏机
- VR/AR 眼镜
- 活动电缆
