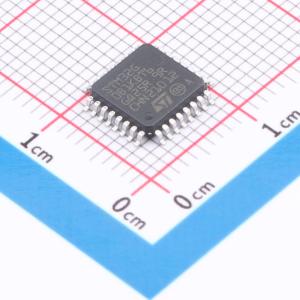

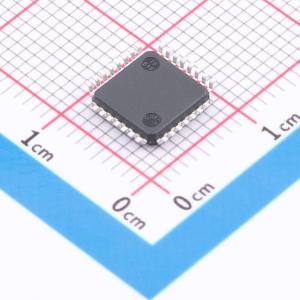

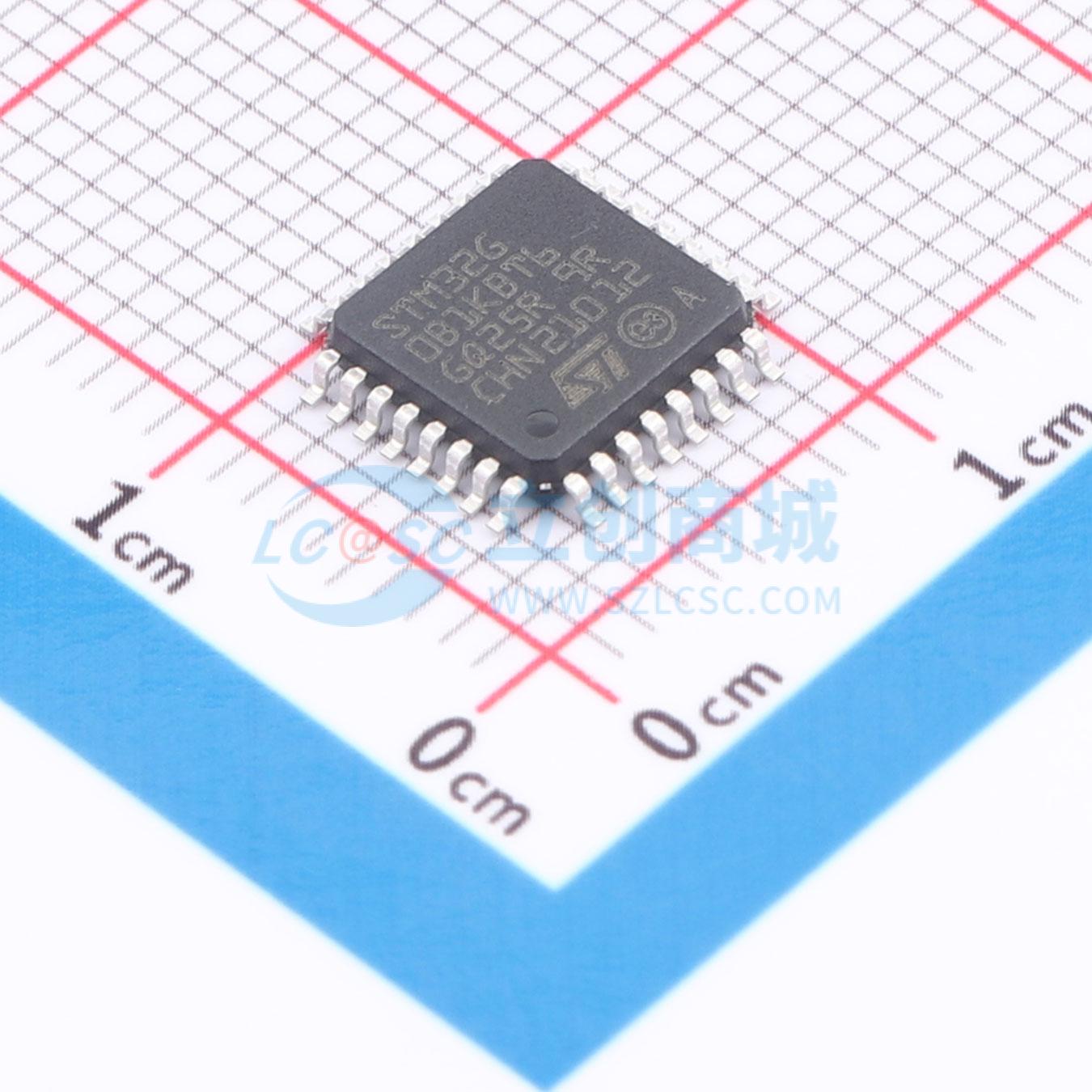

STM32G0B1KBT6TR
Arm Cortex-M0+ 32位微控制器，集成内存、通信接口和模拟外设
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32G0B1KBT6TR
- 商品编号
- C7021416
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 编带
- 商品毛重
- 1.645161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 64MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 144KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 30 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
该微控制器基于 Arm Cortex-M0+ 32 位 CPU 内核，最高工作频率达 64 MHz。它集成了高达 512 KB 的闪存和 144 KB 的 SRAM，支持读操作与写操作同时进行。器件包含丰富的通信接口，如 6 个 USART、3 个 SPI、3 个 I2C、USB 2.0 全速设备/主机控制器、2 个 FDCAN 控制器以及一个 USB Type-C 功率传输控制器。模拟外设包括一个 12 位 ADC、两个 12 位 DAC 和三个模拟比较器。此外，它还提供多种定时器、DMA 控制器、实时时钟以及低功耗模式，工作电压范围为 1.7 V 至 3.6 V。
商品特性
- Arm 32 位 Cortex-M0+ CPU，频率最高达 64 MHz
- 工作温度范围：-40°C 至 85°C/105°C/125°C
- 高达 512 KB 的闪存，具有保护和安全区域，双存储体，支持读写同步
- 144 KB SRAM（其中 128 KB 支持硬件奇偶校验）
- CRC 计算单元
- 电压范围：1.7 V 至 3.6 V
- 独立的 I/O 电源引脚（1.6 V 至 3.6 V）
- 上电/掉电复位、可编程欠压复位、可编程电压检测器
- 低功耗模式：睡眠、停止、待机、关机
- VBAT 供电，用于 RTC 和备份寄存器
- 4 至 48 MHz 晶体振荡器，带校准的 32 kHz 晶体振荡器
- 内部 16 MHz RC（带 PLL 选项，精度 ±1%），内部 32 kHz RC 振荡器（精度 ±5%）
- 多达 94 个快速 I/O，均可映射到外部中断向量，多个 5 V 耐压 I/O
- 12 通道 DMA 控制器，映射灵活
- 12 位 ADC，转换时间 0.4 µs（多达 16 个外部通道），支持硬件过采样达 16 位，转换范围 0 至 3.6V
- 两个 12 位 DAC，支持低功耗采样保持
- 三个快速低功耗模拟比较器，输入输出可编程，支持轨到轨
- 15 个定时器（两个支持 128 MHz）：一个用于高级电机控制的 16 位定时器，一个 32 位和六个 16 位通用定时器，两个基本 16 位定时器，两个低功耗 16 位定时器，两个看门狗，一个 SysTick 定时器
- 日历 RTC，支持从停止/待机/关机模式报警和周期性唤醒
- 三个 I2C 总线接口，支持 Fastmode Plus（1 Mbit/s）并具有额外电流吸收能力，其中两个支持 SMBus/PMBus 及从停止模式唤醒
- 六个 USART，支持主/从同步 SPI；其中三个支持 ISO7816 接口、LIN、IrDA、自动波特率检测和唤醒功能
- 两个低功耗 UART
- 三个 SPI（32 Mbit/s），支持 4 至 16 位可编程位帧，其中两个与 I2S 接口复用
- HDMI CEC 接口，支持数据头唤醒
- USB 2.0 全速设备（无需晶体）和主机控制器
- 两个 FDCAN 控制器
- 开发支持：串行线调试
- 96 位 ID
- 所有封装符合 ECOPACK 2 标准
