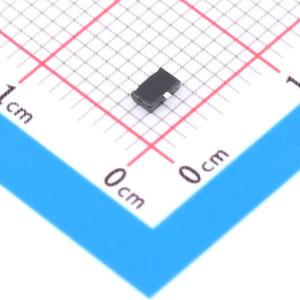

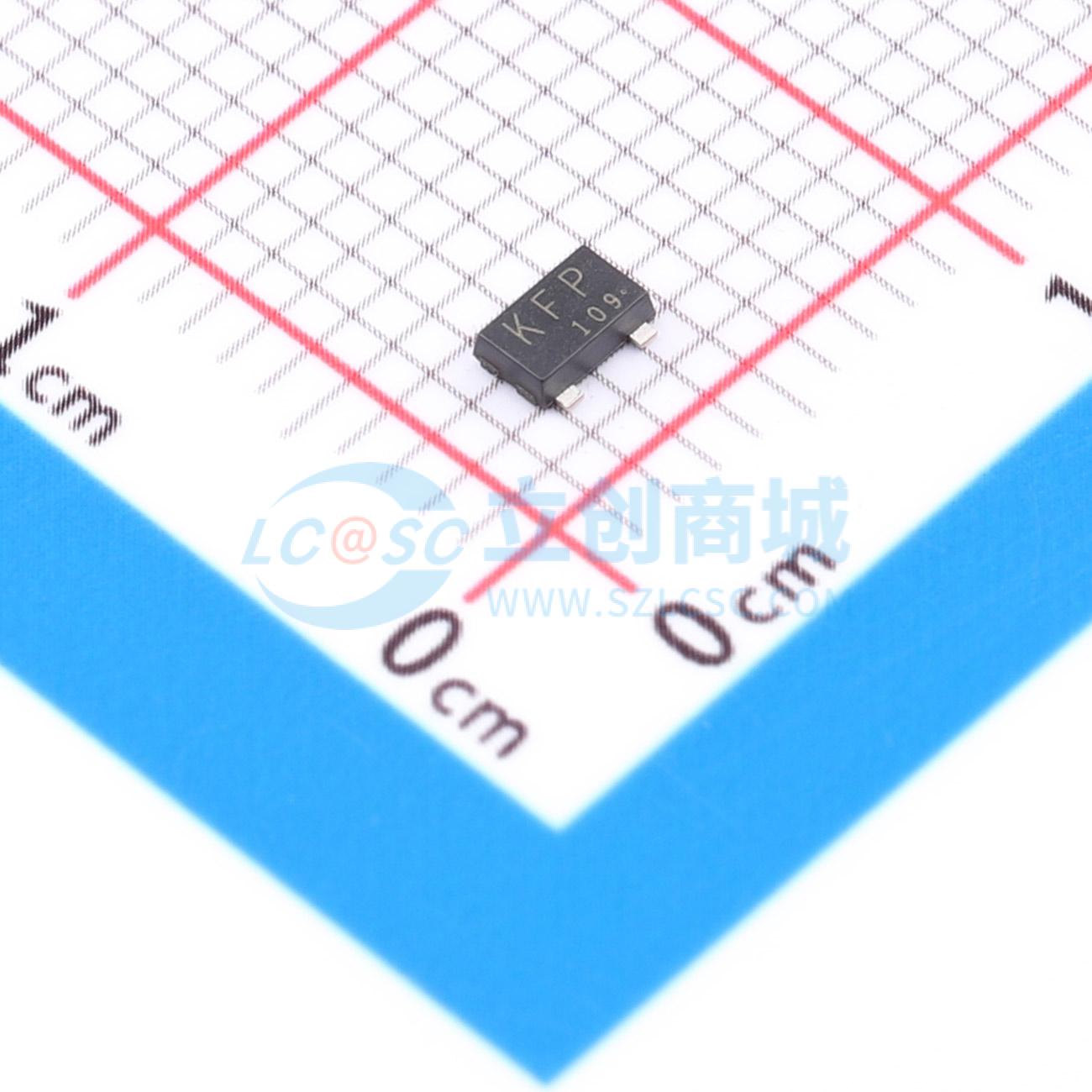

SSM3K337R,LF
1个N沟道 耐压:38V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- SSM3K337R,LF
- 商品编号
- C7018618
- 商品封装
- SOT-23F
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 38V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 150mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 3nC@10V | |
| 输入电容(Ciss) | 120pF |
商品特性
- 通过AEC-Q101认证
- 4.0V栅极驱动电压
- 低漏源导通电阻:RDS(ON) = 200mΩ(最大值)(@ VGS = 4.0V,ID = 1.0A)
- RDS(ON) = 176mΩ(最大值)(@ VGS = 4.5V,ID = 2.0A)
- RDS(ON) = 150mΩ(最大值)(@ VGS = 10V,ID = 2.0A)
应用领域
- 继电器驱动器
