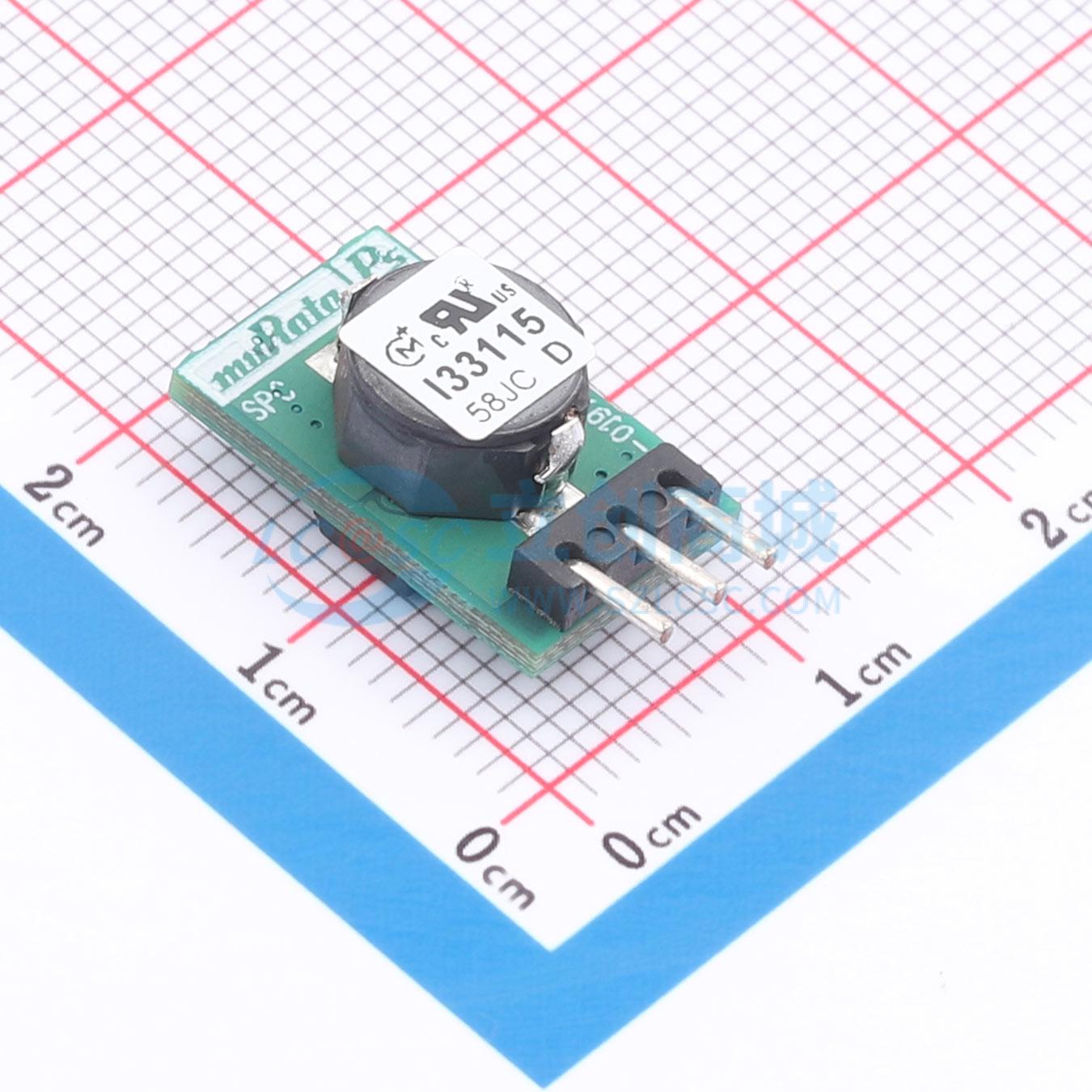

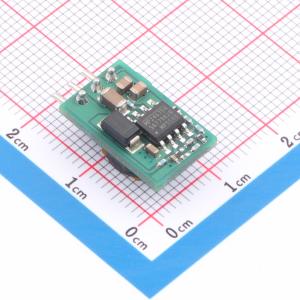

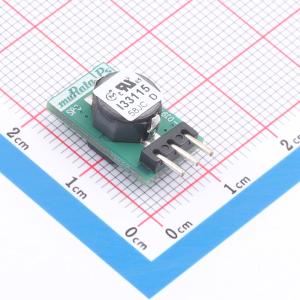

OKI-78SR-3.3/1.5-W36-C

非隔离式开关调节DC-DC电源转换器，固定单输出，高效低噪，无需外部组件，可直接替代78xx系列线性稳压器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: muRata(村田)
商品型号: OKI-78SR-3.3/1.5-W36-C
商品编号: C7016502
商品封装: SIP-3
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	类型	-
	输出通道数	1
	输出功率	4.95W
	工作电压(Vin)	7V~36V
	转换效率	85.5%
	输出电压(Vout)	3.3V
	输出电流(最大值)	1.5A
	最大容性负载	300uF；3300uF
	隔离电压(Vrms)	-

	属性	参数值
	功能特性	短路保护；过流保护；自动故障恢复
	工作温度	-40℃~+85℃
	开关频率	500kHz
	静态电流	5mA
	纹波噪声	40mVp-p
	长度	10.4mm
	宽度	8.64mm
	高度	16.5mm
	稳压类型	稳压型

商品概述

OKI78SR系列采用0.41x0.65英寸（10.4x16.5毫米）单列直插式封装（SIP）模块制造，是用于嵌入式应用的非隔离式开关稳压器（SR）DC-DC电源转换器。这些固定单输出转换器可在用电现场直接实现精确稳压和高效转换，可直接替代TO-220封装的78xx系列线性稳压器。通常，无需额外的外部元件。该系列提供三种标称输出电压（3.3、5和12VDC），最大输出电流可达1.5安培。基于固定频率降压开关拓扑结构，高效率意味着发热量极低且电气噪声小，无需外部元件。3.3V和5V输出型号具有7至36伏直流的超宽输入范围，12V输出型号的输入电压范围为15至36V。保护功能包括短路电流限制保护。OKI-78SR的设计符合所有标准认证要求。产品默认符合RoHS（无铅）有害物质规范。
