商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | 2.5mH@10kHz | |
| 额定电流 | 18A | |
| 阻抗@频率 | - | |
| 额定电压 | 250V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | 250V | |
| 耐电压 | 2.4kV | |
| 直流电阻(DCR) | 10mΩ | |
| 工作温度 | -25℃~+120℃ | |
| 绝缘电阻 | 100MΩ |
商品概述

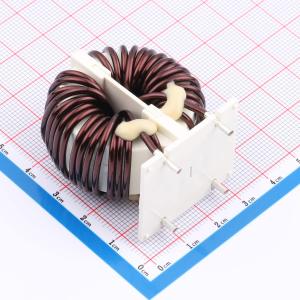

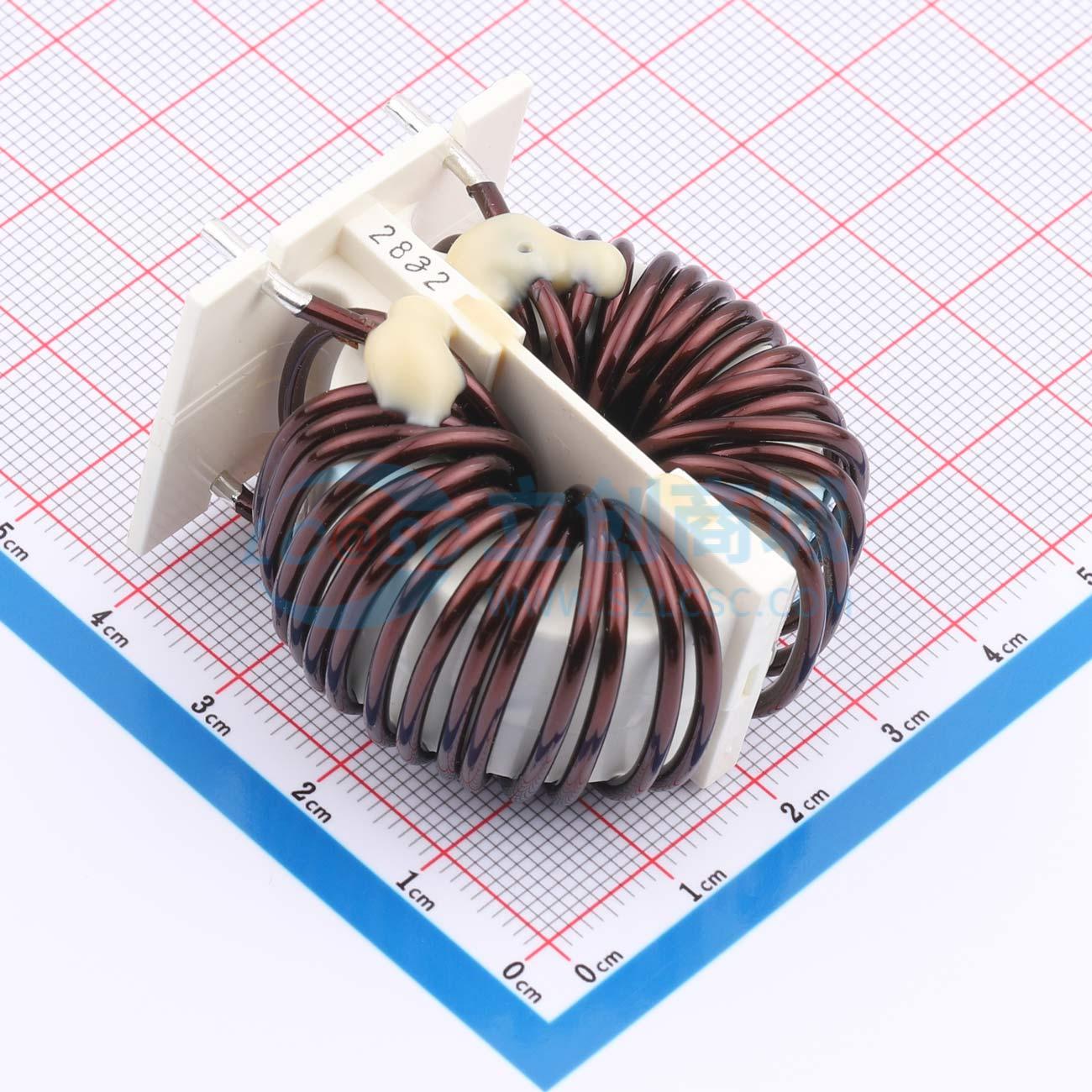

KEMET SC - J 线圈是具有多种特性的共模扼流圈。这些环形线圈采用公司专有的铁氧体磁芯设计，适用于各种噪声抑制领域。为了实现最有效的降噪效果，根据目标频段选择材料非常重要。不同的铁氧体材料根据其磁导率，会在特定频段有效。磁导率较高的材料在低频段有效，而磁导率较低的材料在高频段有效。因此，锰锌产品主要用于降低传导噪声，而镍锌产品通常用于辐射噪声抑制。有效频率范围会根据磁芯形状、尺寸和绕组数量而变化。图中所示的磁导率频率依赖性仅作参考，需在实际设备上进行测试以确定其有效性。S18H、S15H、10H、7H、5H、1400L 和 700L 是 KEMET 专有的铁氧体材料名称。其他材料也可根据要求提供。
商品特性
- 专有的 5H、7H 和 10H 铁氧体材料及等效材料
- 适用于 ≥150 kHz 范围
- 多种尺寸和规格
- 工作温度范围为 -40°C 到 +105°C 或 +120°C
- UL 94V - 0 阻燃等级的底座和盖子
应用领域
- 视听设备
- 家用电器
- 电源
