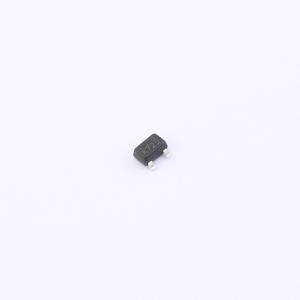

温馨提醒：图片仅供参考，商品以实物为准
2N7002KW-AU_R1_000A1
1个N沟道 耐压:60V 电流:250mA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：RDS(ON)，VGS@10V，ID@500mA < 3Ω。RDS(ON)，VGS@4.5V，ID@200mA < 4Ω。先进的沟槽工艺技术。用于超低导通电阻的高密度单元设计。关断状态下漏电流极低。专为电池供电系统、固态继电器驱动器设计：继电器、显示器、存储器等。ESD保护2KV HBM。通过AEC-Q101认证。符合欧盟RoHS 2.0的无铅产品。符合IEC 61249标准的绿色模塑料
- 品牌名称
- PANJIT(强茂)
- 商品型号
- 2N7002KW-AU_R1_000A1
- 商品编号
- C6997133
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.0269克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 250mA | |
| 导通电阻(RDS(on)) | 3Ω@10V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 800pC@5V | |
| 输入电容(Ciss) | 24pF | |
| 反向传输电容(Crss) | 8pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- RDS(ON),VGS为10 V,ID为500 mA时 < 3 Ω
- RDS(ON),VGS为4.5 V,ID为200 mA时 < 4 Ω
- 先进沟槽工艺技术
- 用于超低导通电阻的高密度单元设计
- 关断状态下漏电流极低
- 专为电池供电系统、固态继电器驱动器特别设计:继电器、显示器、存储器等
- 静电放电(ESD)防护2 KV人体模型(HBM)
- 通过AEC-Q101认证
- 符合欧盟RoHS 2.0标准的无铅产品
- 符合IEC 61249标准的绿色模塑料
应用领域
- 标准应用：计算机、办公设备、通信设备、测试测量设备、视听设备、家用电子电器、机床、个人电子设备和工业机器人。
- 高品质应用：运输设备（汽车、火车、轮船等）、交通控制系统、防灾系统、防盗系统、安全设备以及非专门用于生命维持的医疗设备。
