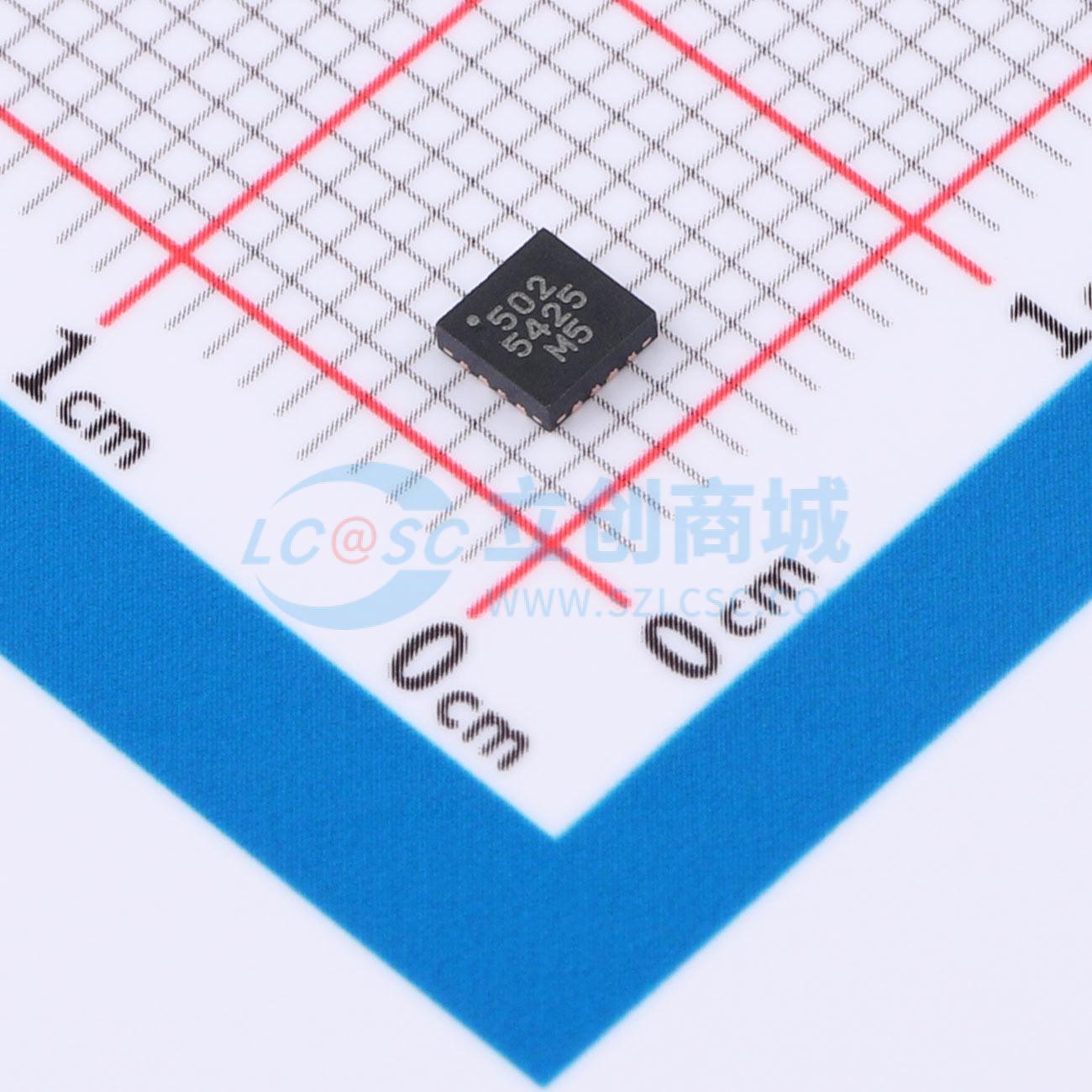

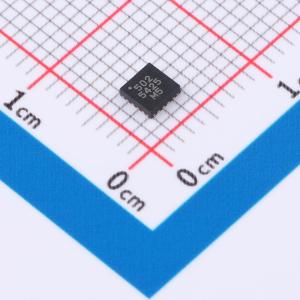

温馨提醒：图片仅供参考，商品以实物为准
MADR-009150
MADR-009150
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MADR-009150开关驱动器设计用于与MACOM的高功率和高电压PIN二极管开关配合使用。该驱动器具有互补输出，可以为SPDT PIN二极管开关提供高达200 mA的偏置电流。反向偏置电压可以选择在20 V到50 V之间的任何电压。此开关驱动器可以通过标准3.3 V TTL逻辑轻松控制。在驱动100 pF电容负载时，该驱动器具有典型的<200 ns延迟，并且静态电流低。此驱动器采用无铅3 mm 16引脚PQFN封装，并提供卷带和卷盘包装，适用于大批量应用。
- 品牌名称
- MACOM
- 商品型号
- MADR-009150
- 商品编号
- C6986631
- 商品封装
- PQFN-16(3x3)
- 包装方式
- 袋装
- 商品毛重
- 0.445克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF其它IC和模块 | |
| 应用领域 | 通用 | |
| 功能 | 驱动器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 20V~50V；3V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
MADR - 009150开关驱动器专为与高功率、高电压PIN二极管开关配合使用而设计。该驱动器具有互补输出，可为单刀双掷（SPDT）PIN二极管开关提供高达200 mA的偏置电流。反向偏置电压可在20 V至50 V之间任意选择。此开关驱动器可通过标准3.3 V TTL逻辑轻松控制。该驱动器静态电流低，驱动100 pF容性负载时典型延迟小于200 ns。 该驱动器采用无铅3 mm 16引脚PQFN封装，提供卷带包装，适用于大批量应用。
商品特性
- 20 V至50 V反向偏置
- 200 mA灌电流
- 100 mA拉电流
- 驱动100 pF容性负载时传播延迟小于200 ns
- 低静态电流
- 3.3 V TTL逻辑控制
- 3 mm 16引脚PQFN封装
- 无卤“绿色”模塑料
- 符合RoHS标准
