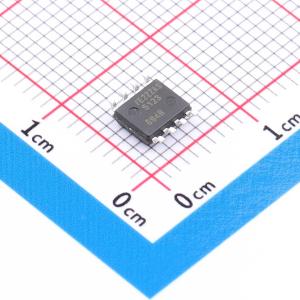

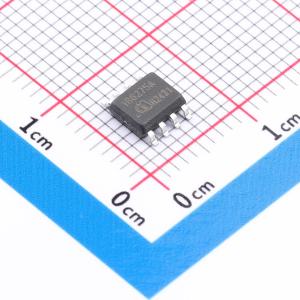

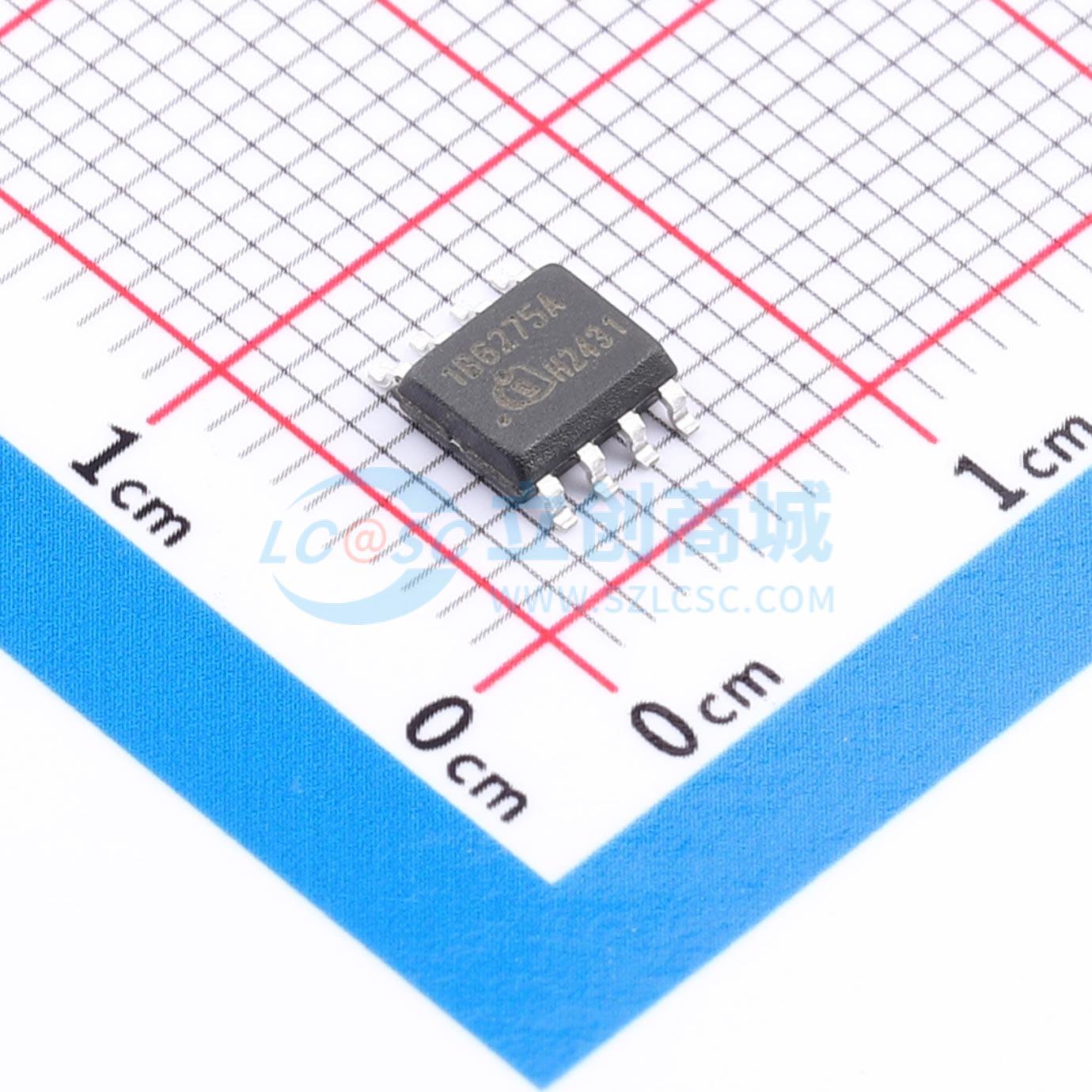

1EDB6275FXUMA1
1EDB6275FXUMA1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单通道隔离栅极驱动器IC系列，用于驱动Si、SiC和GaN功率开关。采用8引脚DSO封装，输入到输出爬电距离为4 mm，通过片上无芯变压器（CT）技术提供隔离。具有严格的时序规格，适用于快速开关的中高功率系统。出色的共模抑制、低器件间偏差、快速信号传播和小封装尺寸，使其成为使用光耦合器或脉冲变压器的高端驱动解决方案的优质替代方案。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1EDB6275FXUMA1
- 商品编号
- C6984476
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 9.8A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 5.4A | |
| 工作电压 | 3V~15V | |
| 上升时间(tr) | 6.5ns | |
| 下降时间(tf) | 5ns | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
EiceDRIVER 1EDBx275F 是一系列单通道隔离式栅极驱动 IC，旨在驱动 Si、SiC 和 GaN 功率开关。 1EDBx275F 采用 8 引脚 DSO 封装，输入到输出爬电距离为 4 mm；它通过片上无芯变压器 (CT) 技术实现隔离。 凭借严格的时序规格，1EDBx275F 专为快速开关的中高功率系统而设计。出色的共模抑制、低器件间偏差、快速的信号传播和小封装尺寸，使 1EDBx275F 成为使用光耦合器或脉冲变压器的高端驱动解决方案的优质替代方案。
商品特性
- 单通道隔离式栅极驱动器
- 输入到输出传播延迟为 45 ns，精度极高（+6/-4 ns）
- 独立的低阻抗源极和漏极输出
- 在欠压锁定 (UVLO) 条件下快速钳位寄生效应引起的输出过冲
- 快速启动时间和电源故障后的快速恢复
- 针对 Si、SiC 和 GaN 晶体管优化的 UVLO 电平（4 V、8 V、12 V、15 V）
- 高共模瞬态抗扰度 (CMTI > 300 V/ns)
- 采用 8 引脚 150mil DSO 封装
- 完全符合 JEDEC 工业应用标准
应用领域
- 服务器和电信开关模式电源 (SMPS)
- 电动汽车非车载充电器
- 低压驱动器和电动工具
- 太阳能微型逆变器、太阳能优化器
- 工业电源 (SMPS、家用 UPS)
