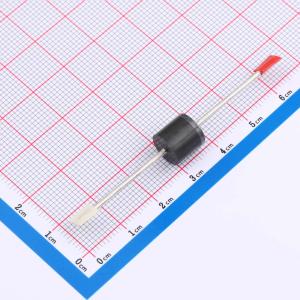

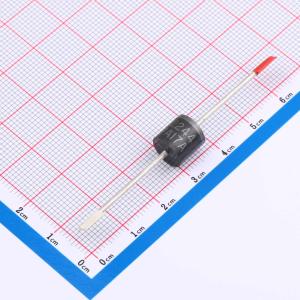

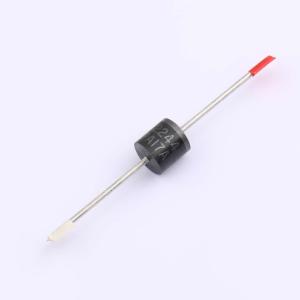

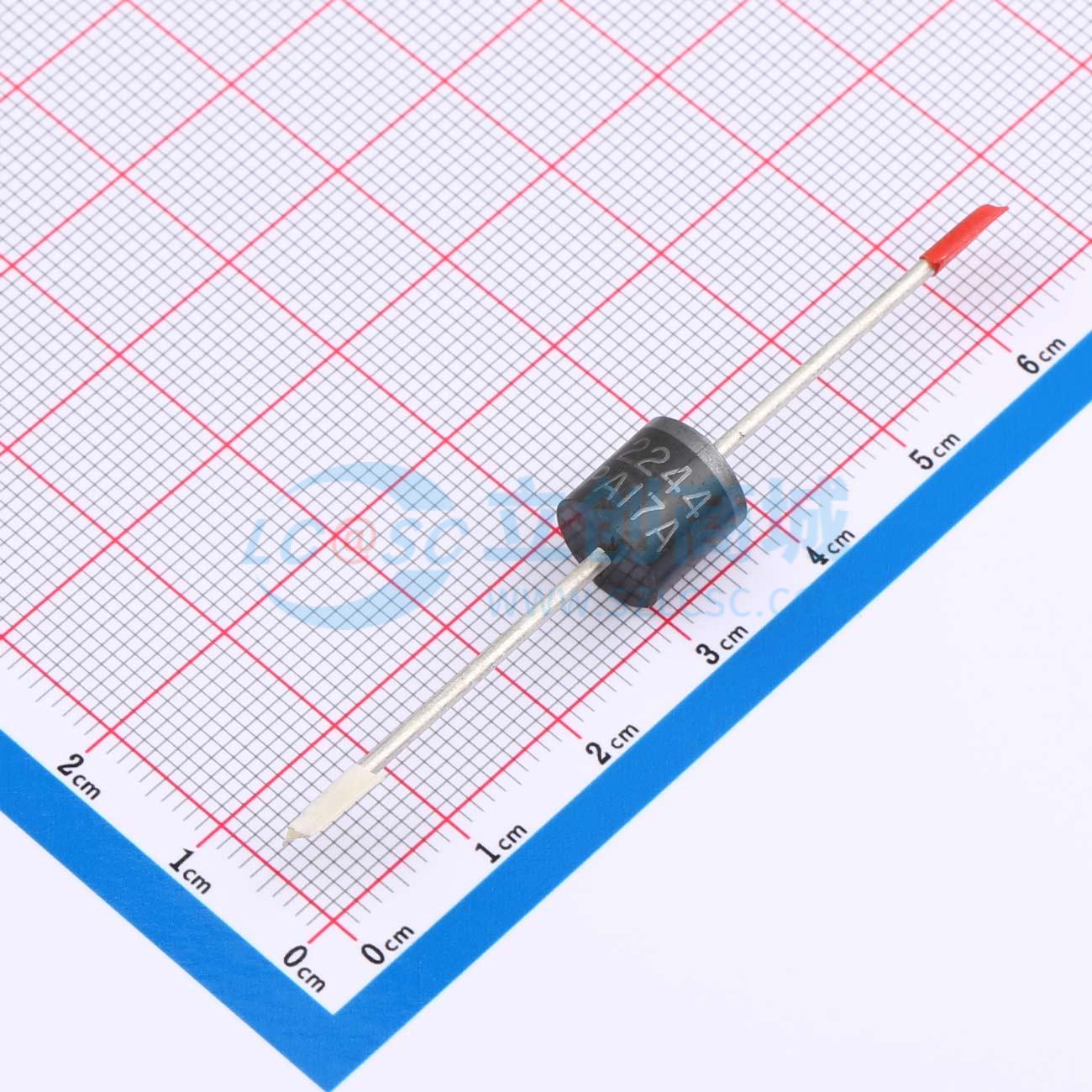

15KPA17A

15KPA系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。

• P600封装的玻璃钝化芯片结
• 在10/1000μs波形下具有15kW的峰值脉冲能力，重复率（占空比）：0.01%
• 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0μs
• 出色的钳位能力
• 典型故障模式为因过压或过流导致短路
• 根据JEDEC JESD201A的表4a和4c进行晶须测试
• IEC 61000 - 4 - 2静电放电（ESD）防护：空气放电30kV，接触放电30kV
• 符合IEC 61000 - 4 - 2标准的数据线路ESD保护
• 符合IEC 61000 - 4 - 4标准的数据线路电快速瞬变脉冲群（EFT）保护
• 低增量浪涌电阻
• 当最小击穿电压（VBR min）> 36V时，典型漏电流（|IR|）小于2μA
• 保证高温回流焊接：260℃/40秒，引脚长度0.375英寸（9.5mm），拉力5磅（2.3kg）
• V @ T = V @25℃ x (1 + αT x (T - 25))（αT：温度系数，典型值为0.1%）
• UL认可的化合物，符合V - 0阻燃等级
• 雾锡无铅电镀
• 无卤素且符合RoHS标准
• 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/ JEDEC J - STD - 609A.01）
• 通过UL 497B认证

• 瞬态电压抑制器（TVS）组件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
