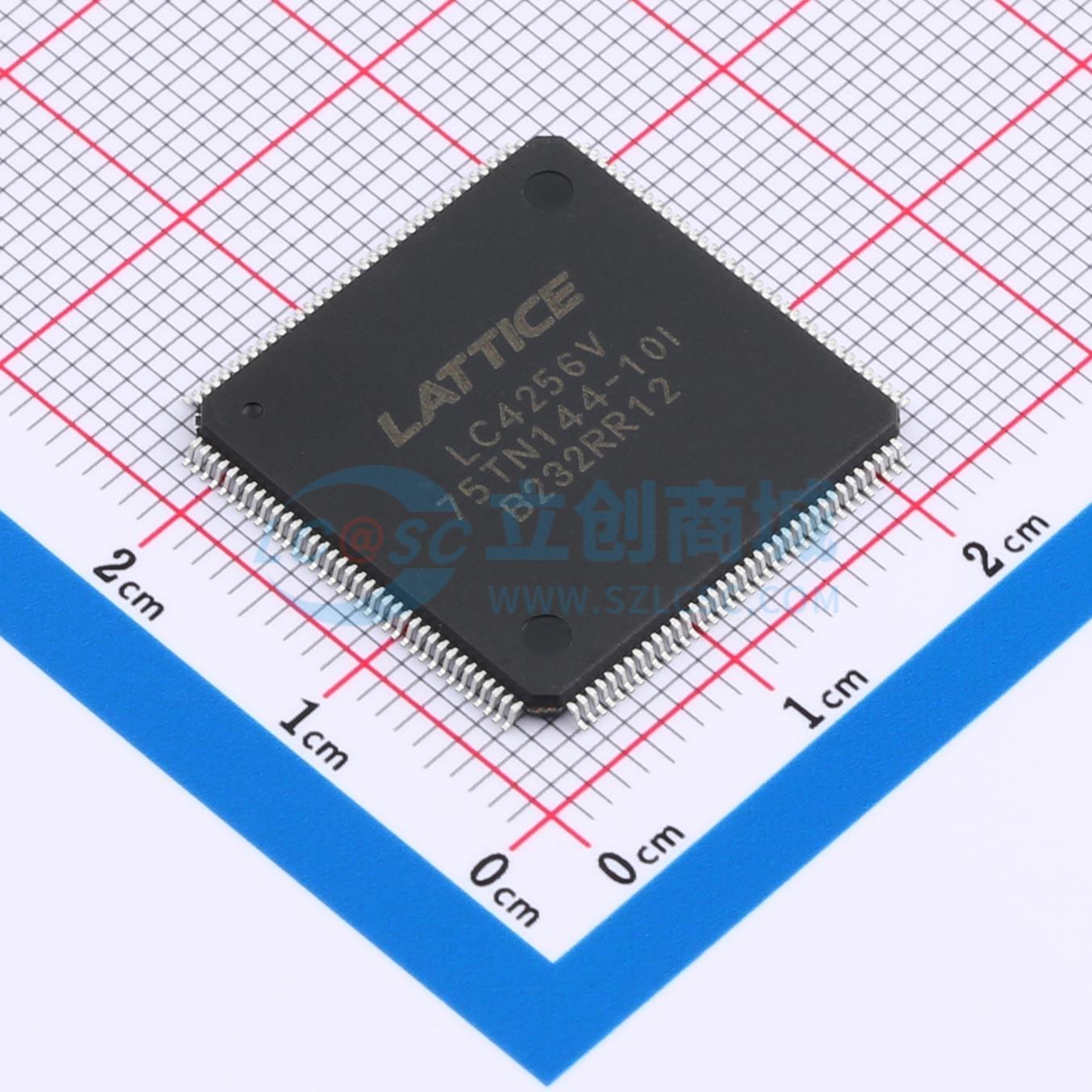

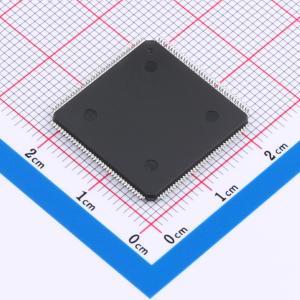

温馨提醒：图片仅供参考，商品以实物为准

LC4256V-10TN144I

在线可编程超高速高密度PLD

品牌名称: LATTICE(莱迪思)
商品型号: LC4256V-10TN144I
商品编号: C6974908
商品封装: TQFP-144(20x20)
包装方式: 托盘
商品毛重: 1.35克(g)

商品参数

商品概述

莱迪思半导体提供的高性能ispMACH 4000系列提供了一种超高速CPLD解决方案。该系列融合了莱迪思两种最受欢迎的架构：ispLSI 2000和ispMACH 4A。在保留两个系列优点的同时，ispMACH 4000架构专注于重大创新，将最高性能与低功耗结合在一个灵活的CPLD系列中。ispMACH 4000将高速度和低功耗与设计简便性所需的灵活性相结合。凭借其稳健的全局布线池和输出布线池，该系列提供了出色的首次适配成功率、时序可预测性、布线能力、引脚锁定保持和密度迁移能力。ispMACH 4000系列提供从32到512个宏单元的密度范围。有多种密度与I/O组合，采用薄型四方扁平封装、芯片级BGA和细间距薄型BGA封装，引脚/球数范围从44到256个。ispMACH 4000器件由多个36输入、16宏单元的通用逻辑块组成，这些块通过全局布线池互连。输出布线池将通用逻辑块连接到包含多个I/O单元的I/O块。ispMACH 4000中的I/O分为两个组。每个组有独立的I/O电源。输入可以支持多种标准，与芯片或组的电源无关。输出支持与提供给组的电源兼容的标准。对多种标准的支持有助于设计人员在混合电压环境中实现设计。此外，当I/O组连接到3.0 V至3.6 V的VCCO用于LVCMOS 3.3、LVTTL和PCI接口时，其输入可指定为5 V容差。

商品特性

最高工作频率fMAX = 400 MHz
传播延迟tPD = 2.5 ns
最多四个具有可编程时钟极性控制的全局时钟引脚
每个输出最多80个乘积项
具有独立时钟、复位、预置和时钟使能控制的增强型宏单元
最多四个全局输出使能控制
每个I/O引脚具有独立的本地输出使能控制
出色的首次适配成功率和重新适配能力
快速路径、SpeedLocking路径和宽乘积项路径
用于快速计数器、状态机和地址解码器的宽输入门控（36输入逻辑块）
典型静态电流10 µA（4032Z）
典型静态电流1.3 mA（4000C）
1.8 V内核低动态功耗
ispMACH 4000Z工作电压可低至1.6 V VCC
支持多种温度范围：商用（0至90 °C结温）、工业（-40至105 °C结温）、扩展（-40至130 °C结温）
为功耗敏感的消费类应用提供卓越解决方案
支持3.3 V、2.5 V或1.8 V LVCMOS I/O操作
支持3.3 V（4000V）、2.5 V（4000B）或1.8 V（4000C/Z）电源操作
针对LVCMOS 3.3、LVTTL和PCI接口的5 V容差I/O
支持热插拔
具备开漏能力
输入上拉、下拉或总线保持器
可编程输出压摆率
兼容3.3 V PCI
符合IEEE 1149.1边界扫描测试
使用符合IEEE 1532的接口进行3.3 V/2.5 V/1.8 V在系统编程
I/O引脚具有快速建立路径
无铅封装选项

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	可编程逻辑器件(CPLD/FPGA)
	类型	其它PLD

	属性	参数值
	逻辑阵列块数量	16
	工作温度	-40℃~+105℃
