产品特点 FEATURES
1
输入特性:支持通用AC输入,电压范围85 - 305VAC(兼容120 - 430VDC),频率范围47 - 63Hz,适配全球不同电网环境
2
低功耗与高效:空载功耗<0.075W,IRM - 03 - 5型号效率可达72%,节能且降低发热
3
紧凑设计:PCB安装型尺寸为37mm×24mm×15mm,SMD型为37mm×24mm×14mm,体积小巧,便于集成到空间受限的设备中
4
电磁兼容(EMC):无需额外元件即可满足BS EN/EN55032 Class B电磁发射标准,EMC抗扰性符合工业级要求(如浪涌L - N: 1KV),有效抑制电磁干扰,适配复杂电磁环境的设备
5
保护功能:具备短路、过载(打嗝模式,故障移除后自动恢复)、过压保护(IRM - 03 - 5过压保护范围5.2 - 6.8V,通过齐纳二极管钳位),提升设备运行安全性
6
冷却与隔离:采用自然空气对流冷却,无需额外散热装置;隔离等级为Class II(无接地引脚),隔离电压IP - OP: 3KVAC,隔离电阻100M Ohms/500VDC(25℃,70%RH),保障电气安全
7
可靠性与质保:高可靠性设计,低成本,提供3年质保;符合UL62368 - 1、BS EN/EN61558 - 2 - 16等多项安全标准,安全合规
8
安装适配:支持PCB安装(引脚尺寸37mm×24mm×15mm)和SMD安装(尺寸37mm×24mm×14mm),引脚布局清晰,适合焊接到各类电子仪器或工业自动化设备的PCB板上
使用场景 APPLICATIONS
1
工业电气设备:如机械电气设备、工业自动化生产线的控制设备,为其提供稳定电源
2
工厂自动化设备:工厂的自动化控制系统、机器人、传感器节点等,满足设备的小型化、高可靠性供电需求
3
手持电子设备:便携式测试仪器、手持终端等小型电子设备,利用其紧凑尺寸和低功耗特性
4
电子仪器:各类电子仪表(如测量、测试、监测仪器)的PCB板供电,确保仪器稳定运行
注意事项 PRECAUTIONS
1
环境要求:工作温度范围-30~+85℃(IRM - 03 - 5型号,注意关闭输出电压时的操作规范);工作湿度20 - 90%RH(非冷凝),存储温度-40~+100℃,存储湿度10 - 95%RH,极端环境下需采取防护措施
2
振动与机械:设备需承受10 - 500Hz、5G的振动测试,10分钟/周期,沿X、Y、Z轴各60分钟,安装时确保结构稳固,避免振动导致连接松动
3
焊接操作:波峰焊温度≤265℃(持续时间≤5s),手工焊接温度≤390℃(持续时间≤3s),回流焊(SMD型)温度≤240℃(持续时间≤10s),避免高温损坏元件
4
过压与保护:过压保护范围为5.2 - 6.8V(IRM - 03 - 5),设备输入电压需控制在该范围内,超过时需外部保护;故障恢复后(如过载、过压故障移除),设备自动恢复运行,无需手动重启
5
散热与安装:利用自然空气对流冷却,安装时确保散热路径通畅,避免元件被遮挡;PCB安装型需注意引脚布局和尺寸,SMD型需遵循回流焊温度曲线,确保焊接质量

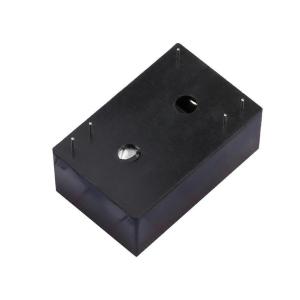

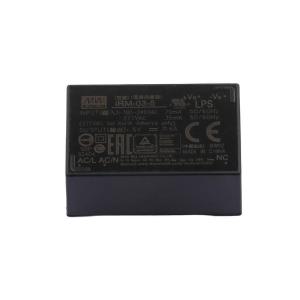

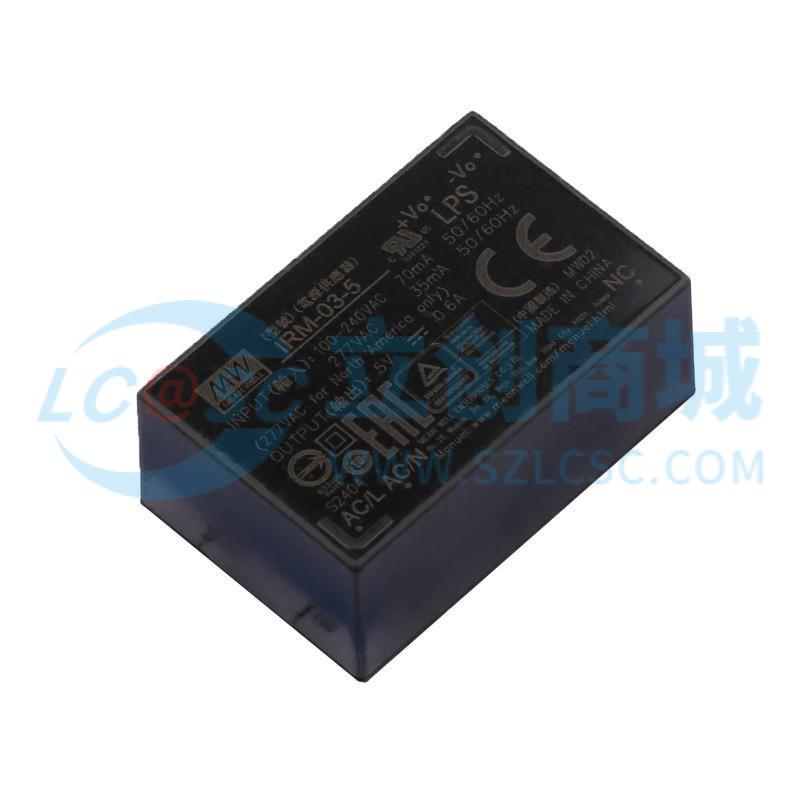

MW(明纬) 单输出封装型PCB安装型胶囊型绿色模块开关电源 AC-DC 3W IRM-03-5
价格:¥19.42
功率
输出电压
输入电压
购买数量
个
(10个/管,最小起订量1个,递增量:1)
