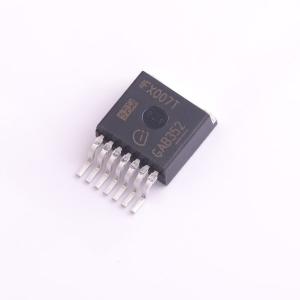

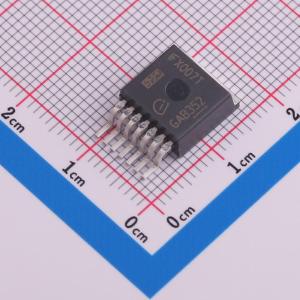

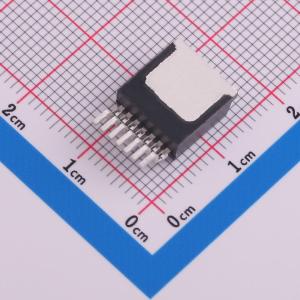

温馨提醒：图片仅供参考，商品以实物为准
IFX007TAUMA1
集成驱动器的大电流PN半桥电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IFX007T是一款用于电机驱动应用的集成式大电流半桥器件。它属于工业及多用途NovalithIC™系列产品，该系列产品在一个封装内集成了一个p沟道高端MOSFET、一个n沟道低端MOSFET和一个驱动IC。由于采用了p沟道高端开关，无需使用电荷泵，从而将电磁干扰（EMI）降至最低
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IFX007TAUMA1
- 商品编号
- C6968485
- 商品封装
- TO-263-7-1
- 包装方式
- 编带
- 商品毛重
- 1.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 工作电压 | 8V~40V | |
| 上升时间(tr) | 250ns | |
| 下降时间(tf) | 250ns |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护(UVP)；过流保护(OCP)；短路保护(SCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 1.6V~2V | |
| 输入低电平(VIL) | 1.1V~1.3V | |
| 静态电流(Iq) | 7uA |
商品概述
IFX007T是一款用于电机驱动应用的集成式大电流半桥器件。它在一个封装内集成了一个p沟道高端MOSFET、一个n沟道低端MOSFET和一个驱动IC。由于采用了p沟道高端开关，无需电荷泵，从而将电磁干扰（EMI）降至最低。集成的驱动IC具备逻辑电平输入、带电流检测的诊断功能、压摆率调整、死区时间生成以及过温、欠压、过流和短路保护等特性，方便与微控制器连接。 IFX007T为受保护的大电流PWM电机驱动器提供了成本优化的解决方案，且占用的电路板空间极小。
商品特性
- 最大导通电阻：12.8 mΩ（25℃时，典型值为10.0 mΩ）
- 高端：最大6.5 mΩ（25℃时，典型值为5.3 mΩ）
- 低端：最大6.3 mΩ（25℃时，典型值为4.7 mΩ）
- 提高开关速度，降低开关损耗
- 能够支持高PWM频率，并具备有源续流功能
- 开关模式电流限制功能，可在过流时降低功耗
- 最小电流限制水平为55 A
- 带电流检测功能的状态标志诊断
- 具有锁存特性的过温关断功能
- 欠压关断功能
- 带逻辑电平输入的驱动电路
- 可调节压摆率，优化EMI性能
- 最高工作电压可达40 V
- 绿色产品（符合RoHS标准）
- 通过JESD47I认证
