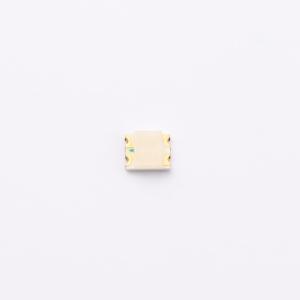

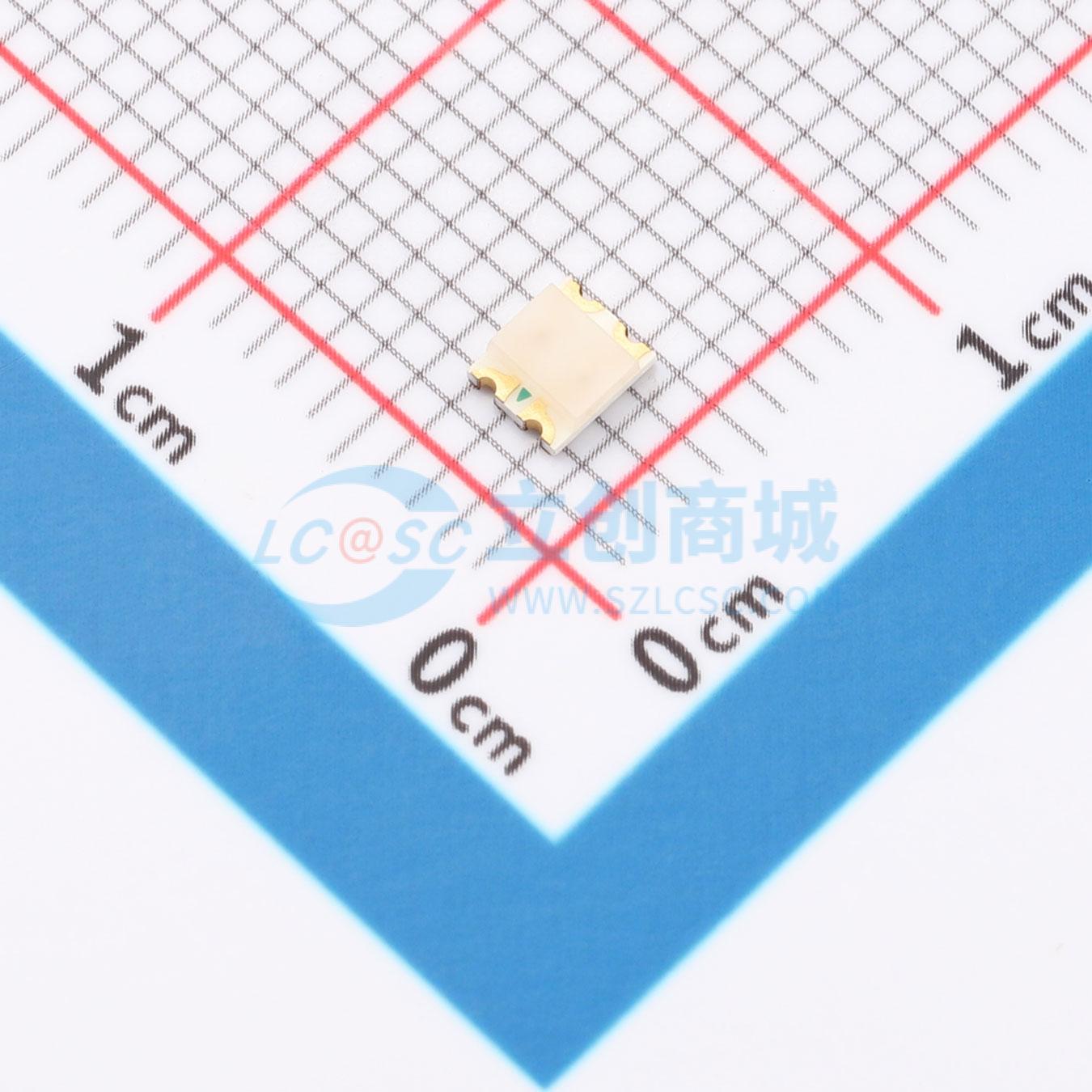

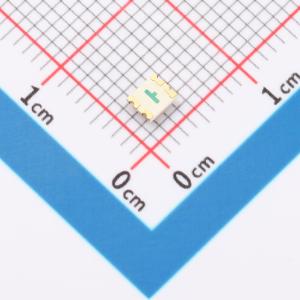

HSMF-C153

红色,黄色

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 双色芯片型LED采用行业标准封装，便于操作和使用。这些双色LED有高效红/黄、高效红/绿、黄/绿、橙/绿和绿/琥珀色等多种颜色。其3.2×2.7mm的尺寸和宽视角使其非常适合背光应用。所有封装都与回流焊工艺兼容。小尺寸和宽视角使这些LED成为背光应用和前面板指示器的首选，特别是在空间有限的情况下。
品牌名称: Broadcom(博通)
商品型号: HSMF-C153
商品编号: C6965164
商品封装: 1210
包装方式: 编带
商品毛重: 0.098克(g)

商品参数

商品概述

HSMF-C15x系列双色贴片LED采用行业标准封装，便于操作和使用。该系列双色LED提供高效红/黄、高效红/绿、黄/绿、橙/绿以及绿/琥珀色多种颜色组合。HSMF-C15x采用广泛使用的3.2×2.7 mm封装尺寸，其宽视角特性使其特别适用于背光应用。所有封装均兼容回流焊接工艺。其小巧尺寸和宽视角使其成为背光应用和前面板指示灯的理想选择，尤其是在空间受限的场合。

商品特性

小巧尺寸
行业标准封装尺寸
兼容红外焊接工艺
漫射光学设计
工作温度范围为-40℃至+85℃
提供五种颜色组合：红/黄、红/绿、黄/绿、橙/绿、绿/琥珀
提供卷带包装，卷盘直径为7英寸（178毫米）

应用领域

按键背光
符号背光
状态指示灯
前面板指示灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	发光二极管/LED
	灯头类型	3.2mmx2.7mm方形灯头
	发光颜色	红色,黄色
	正向压降(Vf)	2.1V
	功率	65mW
	正向电流	20mA
	波长	626nm；586nm
	峰值波长	589nm；630nm

	属性	参数值
	二极管配置	独立二极管
	透镜颜色	白色透镜
	色温	-
	发光强度	10mcd；8mcd
	发光角度	170°
	载带方式	-
	工作温度	-40℃~+85℃
