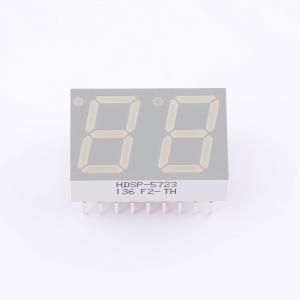

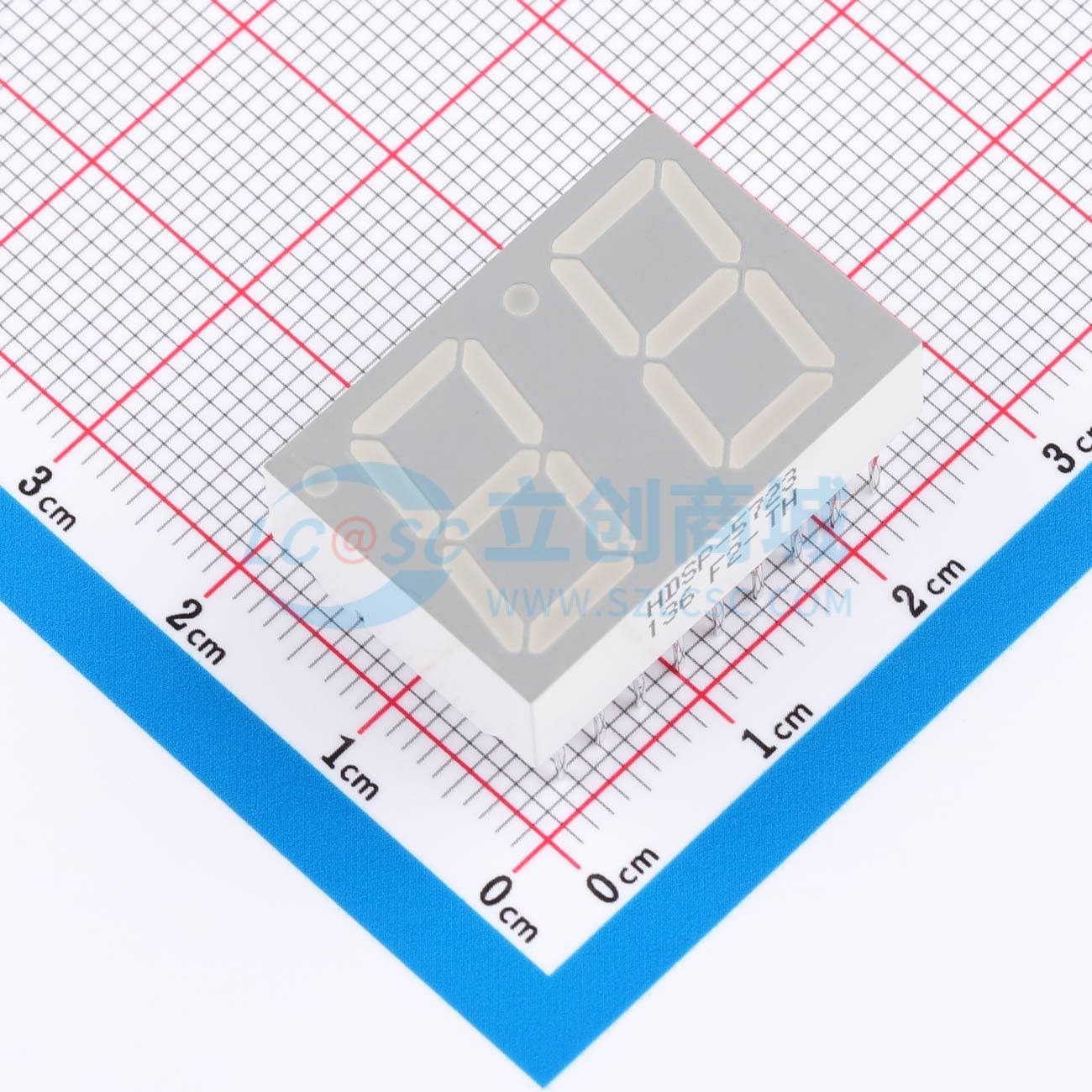

HDSP-5723
14.2mm LED七段显示器，采用行业标准尺寸封装和引脚排列，有多种颜色可选，适用于大多数应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- HDSP-5723
- 商品编号
- C6962541
- 商品封装
- DIP-18
- 包装方式
- 袋装
- 商品毛重
- 7.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED数码管 | |
| 数码管位数 | 2位 | |
| 字符尺寸(英寸) | 0.56 | |
| 显示类型 | 7段 | |
| LED极性 | 共阴 | |
| 发光颜色 | 黄色 | |
| 发光强度 | 1.8mcd |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降 | 2.1V | |
| 耗散功率(Pd) | 80mW | |
| 工作温度 | -40℃~+100℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - |
商品概述
14.2毫米（0.56英寸）的LED七段显示器设计用于最远7米（23英尺）的观看距离。这些器件采用行业标准尺寸的封装和引脚排列。数字和±1溢出器件都带有右手小数点。所有器件都有共阳极或共阴极两种选择。这些显示器适用于大多数应用。引脚对引脚I_AVG数据表 = 10 mA。峰值效率η_Peak = 1.3；I_V数据表 = 2800 μcd。因此，I_v AVG = (10 mA / 10 mA)×(1.3)×(2800 μcd) = 3640 μcd。
商品特性
- 行业标准尺寸
- 行业标准引脚排列，15.24毫米（0.6英寸）双列直插式引脚，中心间距2.54毫米（0.1英寸）
- 颜色选择：铝镓砷化物红色、高效红色、黄色、绿色、橙色
- 外观出色，分段均匀发光，分段有斜角，灰色封装提供最佳对比度，视角±50°
- 设计灵活，有共阳极或共阴极，单数字和双数字，右手小数点，±1溢出字符
- 按发光强度分类，黄色和绿色按颜色分类，使用相同类别可实现均匀显示
- 高光输出
- 高峰值电流
- 非常适合长数字串多路复用
- 有强度和颜色选择选项，详见强度和颜色选择显示器数据表
- 铝镓砷化物器件在阳光下可见
应用领域
- 大多数应用
- 便携式应用
