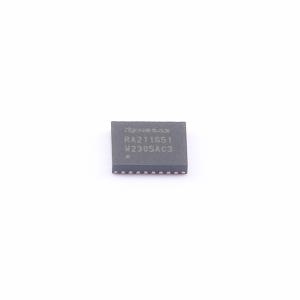

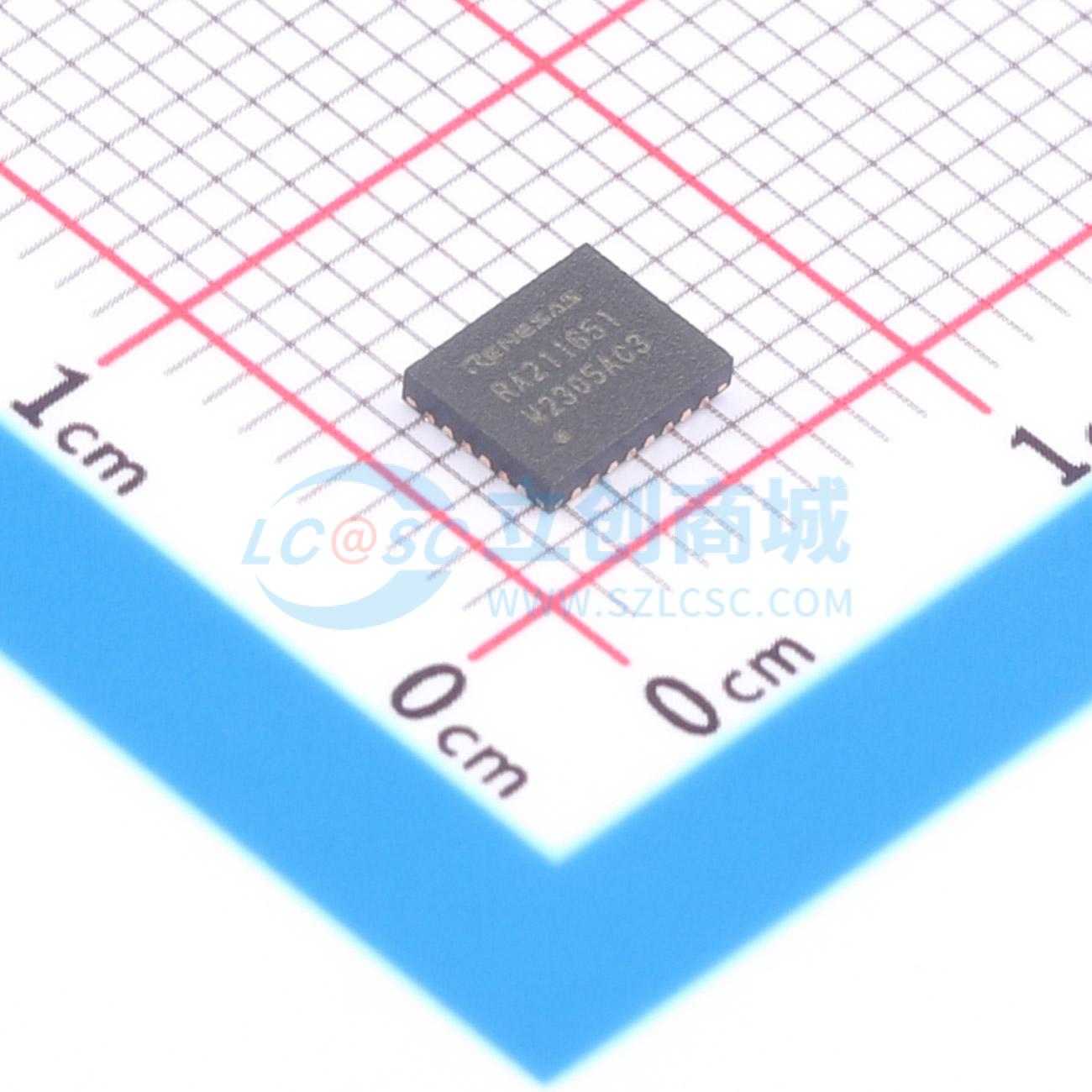

温馨提醒：图片仅供参考，商品以实物为准

RAA2116514GNP#HA0

60V 5A 低静态电流集成开关调节器

描述: RAA211651是一款集成60V、5A的同步降压调节器,支持4.5V至60V的输入电压范围,可调输出电压范围为0.8V至最大占空比乘以输入电压。该调节器采用恒定导通时间控制方案,具有非常低的静态电流,典型值为19uA（24V输入）。调节器在轻载条件下具有高效率,并提供全面的保护功能,包括高侧过流保护、低侧过流保护、输出过压保护、输入欠压锁定和过温保护。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: RAA2116514GNP#HA0
商品编号: C6960594
商品封装: QFN-28(4x5)
包装方式: 编带
商品毛重: 0.225389克(g)

商品参数

商品概述

RAA211651是一款集成式60V、5A同步降压稳压器，采用恒定导通时间（COT）控制方案。它支持4.5V至60V的宽输入电压范围，以及可调输出电压（0.8V至最大占空比 * 输入电压）。其还具有极低的静态电流，在24V输入时典型值为19μA。所采用的调制方案可在所有输出负载水平下实现高效率，尤其是在轻载条件下。 RAA211651基于COT调制器，其导通时间由输入电压水平和连接到SET引脚的电阻决定。开关频率随负载变化。在轻载时，开关频率降低，从而减少开关损耗。此外，通过内部补偿，稳压器工作在二极管仿真模式，可降低轻载条件下的损耗。为限制启动期间的浪涌电流，RAA211651具有2ms的固定内部软启动时间，也可通过外部电容进行编程。RAA211651还提供可编程的启动延迟时间，用于时序控制。 RAA211651提供全面的保护功能，包括欠压锁定、过流（正和负）、过压和过温保护。该器件采用28引脚4mmx5mm QFN封装。

商品特性

4.5V至60V输入电源范围
0.8V参考电压，精度为1%
可调输出电压（0.8V至最大占空比 * 输入电压）
调制器：恒定导通时间（COT）
低静态电流
出色的线性和负载调节能力
可选内部或外部控制环路补偿
可变的负载相关开关频率
输出电源正常（PG）指示
可编程且可选的2ms固定软启动功能
可编程的启动和关断延迟
集成LDO，具备旁路功能，可实现高效运行
全面保护：高端过流（HSOC）和低端双向电流保护、输出过压保护（OVP）和输出欠压保护（OUVP）、输入欠压锁定（UVLO）和过温保护（OTP）
可选使用内部反馈的3.3V默认输出电压
28引脚4mmx5mm QFN封装

应用领域

工业电源
48V工业和计算负载点电源
电池供电应用
自动取款机、自动售货机和游戏机
机器人
可编程逻辑控制器
汽车售后市场

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~60V
	输出电流	5A
	开关频率	565kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	19uA
	开关管(内置/外置)	内置
	输出类型	可调
