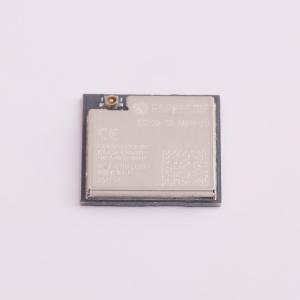

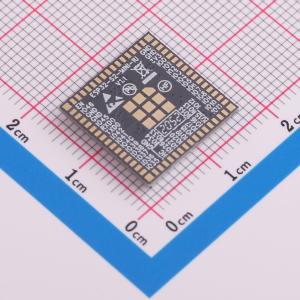

ESP32-S2-MINI-1U-N4
停产 ESP32-S2-MINI-1U-N4
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是两个强大的通用Wi-Fi MCU模块，拥有丰富的外设。它们是与物联网 (IoT) 相关的各种应用场景的理想选择，例如可穿戴电子设备和智能家居。核心的ESP32-S2FH4芯片和ESP32-S2FN4R2芯片属于ESP32-S2芯片系列（芯片版本v0.0）。ESP32-S2系列芯片具有一个Xtensa 32位LX7 CPU，最高运行频率为240 MHz
- 品牌名称
- ESPRESSIF(乐鑫)
- 商品型号
- ESP32-S2-MINI-1U-N4
- 商品编号
- C6946012
- 商品封装
- SMD,15.4x15.4mm
- 包装方式
- 袋装
- 商品毛重
- 20.96克(g)
商品参数
参数完善中
商品概述
ESP32-S2-MINI-1和ESP32-S2-MINI-1U是两款功能强大的通用Wi-Fi MCU模块，具备丰富的外设。它们是物联网（IoT）相关的各种应用场景的理想选择，如可穿戴电子设备和智能家居。 这两款模块的核心ESP32-S2FH4芯片和ESP32-S2FN4R2芯片属于同一类别，即ESP32-S2芯片系列（芯片版本v0.0）。ESP32-S2系列芯片拥有一个Xtensa 32位LX7 CPU，最高运行频率可达240 MHz。它还有一个低功耗协处理器，在执行不需要太多计算能力的任务（如外设监控）时，可代替CPU以节省功耗。 ESP32-S2系列集成了丰富的外设，包括SPI、I2S、UART、I2C、LED PWM、TWAI、LCD、摄像头接口、ADC、DAC、触摸传感器、温度传感器，以及多达43个GPIO。它还包含一个全速USB On-The-Go（OTG）接口，以实现USB通信。 ESP32-S2FH4芯片和ESP32-S2FN4R2芯片的区别在于：
- 嵌入式闪存的温度
- 是否嵌入PSRAM
商品特性
- CPU和片上内存：
- 嵌入ESP32-S2FH4或ESP32-S2FN4R2，Xtensa单核32位LX7微处理器，最高240 MHz
- 128 KB ROM
- 320 KB SRAM
- RTC中有16 KB SRAM
- 4 MB嵌入式闪存
- 2 MB嵌入式PSRAM（仅ESP32-S2FN4R2有）
- Wi-Fi：
- 802.11 b/g/n
- 比特率：802.11n最高150 Mbps
- A-MPDU和A-MSDU聚合
- 支持0.4 µs保护间隔
- 工作频率：2412 ~ 2484 MHz
- 外设：
- GPIO、SPI、LCD、UART、I2C、I2S、摄像头接口、IR、脉冲计数器、LED PWM、TWAI（兼容ISO 11898-1，即CAN规范2.0）、全速USB OTG、ADC、DAC、触摸传感器、温度传感器
- 模块上的集成组件：
- 40 MHz晶体振荡器
- 天线选项：
- 板载PCB天线（ESP32-S2-MINI-1）
- 通过连接器连接外部天线（ESP32-S2-MINI-1U）
- 工作条件：
- 工作电压/电源：3.0~3.6 V
- 工作环境温度：
- 85 ℃版本：-40~85 ℃
- 105 ℃版本：-40~105 ℃
- 认证：
- RF认证：见证书
- 环保认证：RoHS/REACH
- 测试：
- HTOL/HTSL/uHAST/TCT/ESD
应用领域
- 通用低功耗物联网传感器集线器
- 通用低功耗物联网数据记录器
- 视频流摄像头
- 在线视频（OTT）设备
- USB设备
- 语音识别
- 图像识别
- 网状网络
- 家庭自动化
- 智能家居控制面板
- 智能建筑
- 工业自动化
- 智能农业
- 音频应用
- 医疗保健应用
- 支持Wi-Fi的玩具
- 可穿戴电子设备
- 零售与餐饮应用
- 智能POS机
