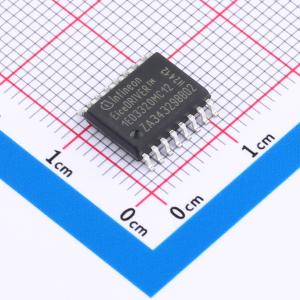

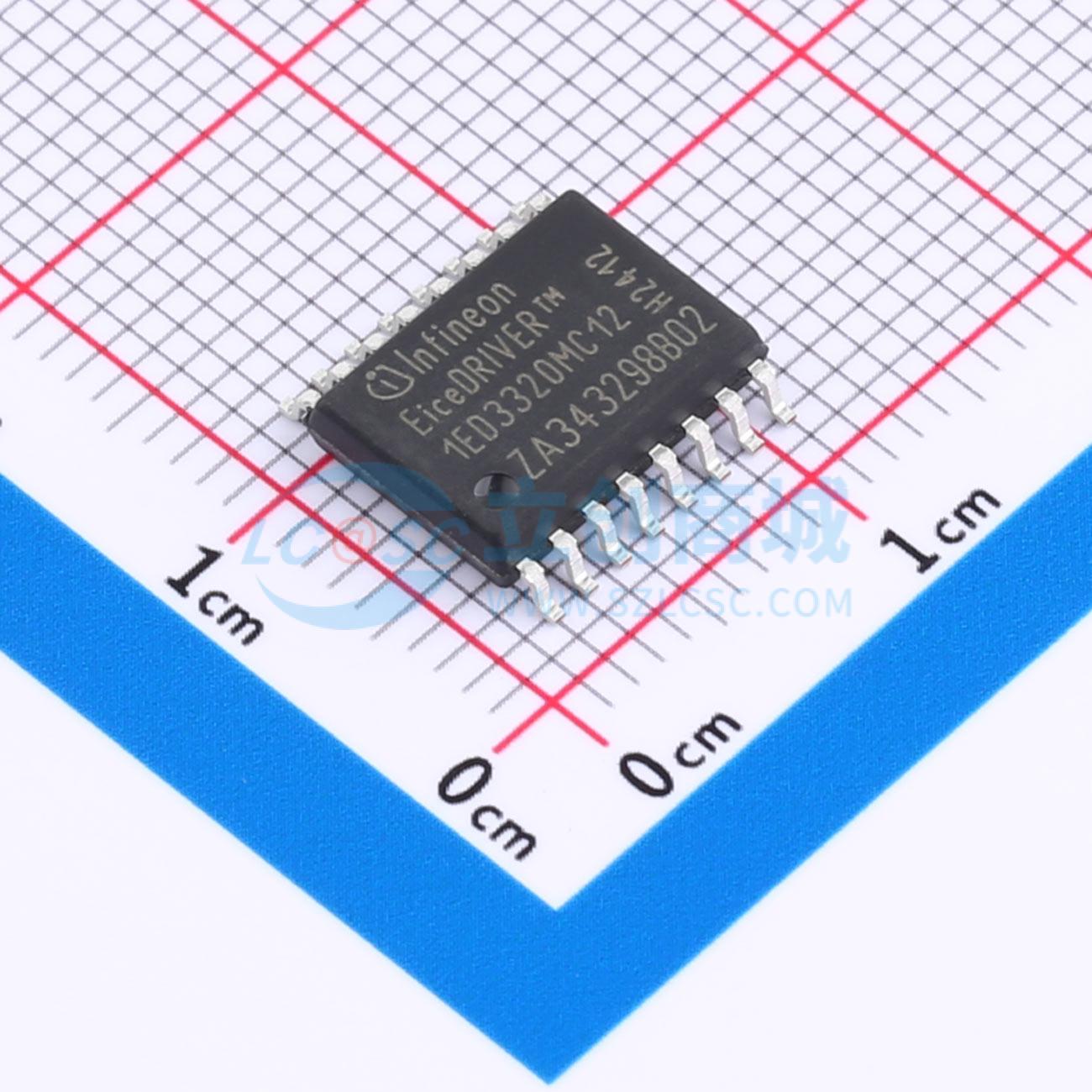

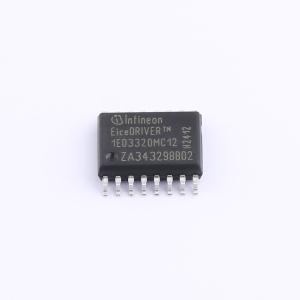

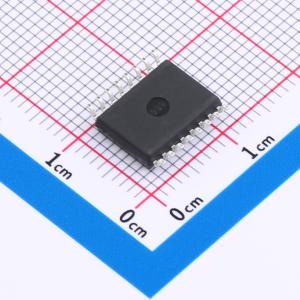

1ED3320MC12NXUMA1
单通道5.7kV(rms)隔离栅极驱动器IC，具备DESAT和软关断功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单通道电流隔离栅极驱动器系列，具有短路保护、有源米勒钳位和有源关断等集成保护功能，适用于IGBT、MOSFET和SiC MOSFET。产品提供高达+6A / -8.5A的典型输出电流。所有逻辑引脚与3.3V和5V CMOS兼容，可直接连接到微控制器。跨电流隔离的数据传输通过集成的无芯变压器（CT）技术实现。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1ED3320MC12NXUMA1
- 商品编号
- C6937096
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 5700 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 输入侧工作电压 | 3.3V~5V | |
| 拉电流(IOH) | 3.3A | |
| 灌电流(IOL) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(Ta) | |
| 传播延迟 tpLH | 84ns | |
| 传播延迟 tpHL | 92ns | |
| 静态电流(Iq) | 1100uA | |
| CMTI(kV/us) | 300kV/us | |
| 驱动侧工作电压 | 12V~35V |
