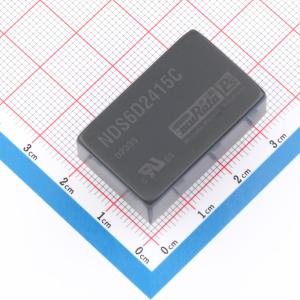

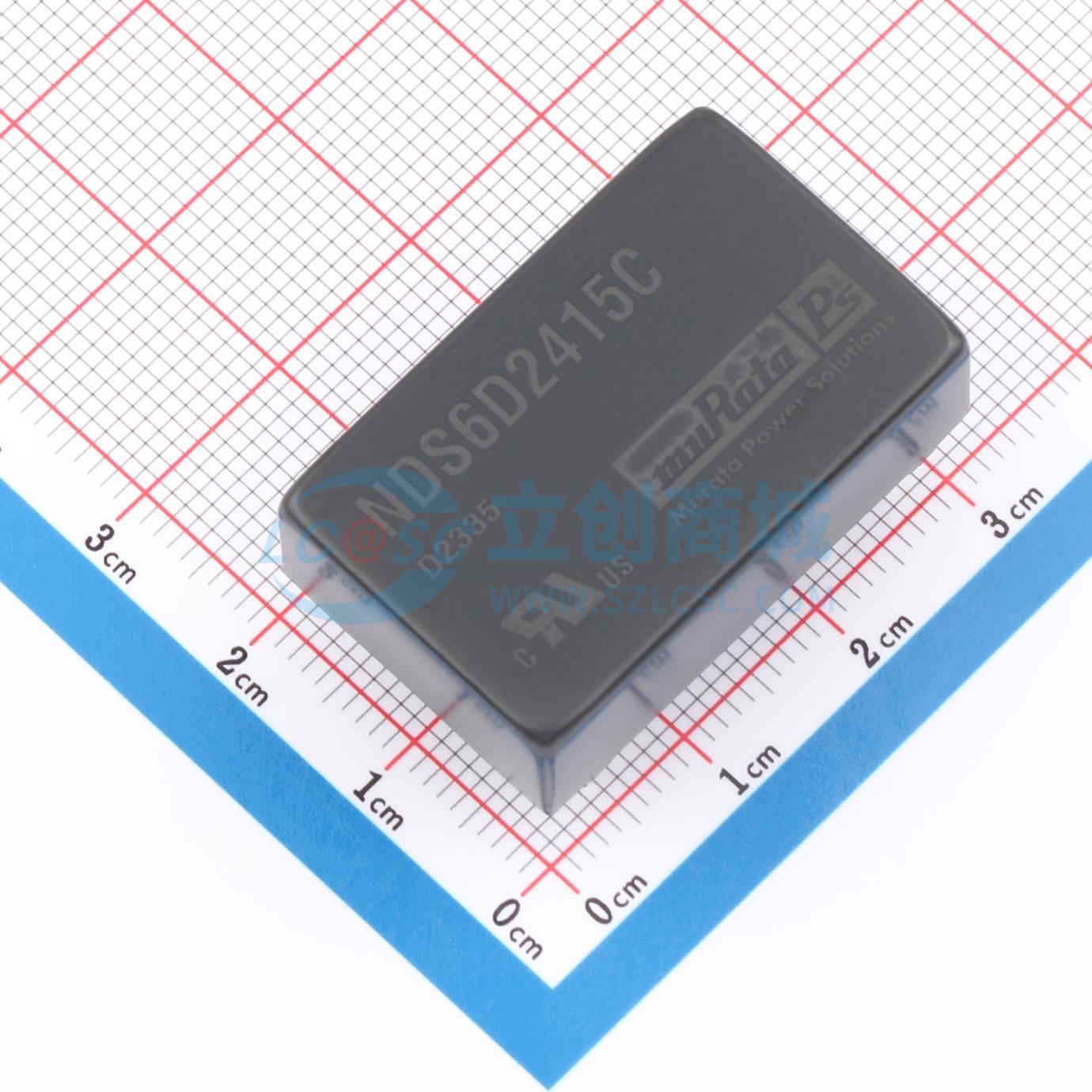

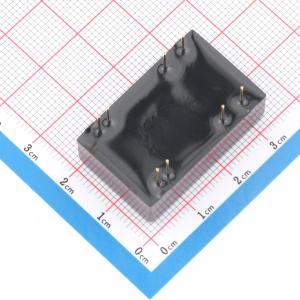

NDS6D2415C
隔离式宽输入单路和双路输出DC-DC转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- muRata(村田)
- 商品型号
- NDS6D2415C
- 商品编号
- C6929669
- 商品封装
- SMD,32x20mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 2 | |
| 输出功率 | 6W | |
| 工作电压(Vin) | 18V~36V | |
| 转换效率 | 87.5% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 130kHz | |
| 静态电流 | - | |
| 纹波噪声 | 45mVp-p | |
| 长度 | 25.4mm | |
| 宽度 | 12.7mm | |
| 高度 | 9.9mm | |
| 稳压类型 | - |
商品特性
- 提供单输出和双输出电压，输入电压范围为18 - 36V
- 采用行业标准封装和标准引脚排列
- 金属外壳，改善EMI屏蔽
- 灌封处理，具有卓越的热性能
- 可选配远程开/关控制引脚
应用领域
- 电信
- 电池供电系统
- 过程控制
- 分布式电源系统
