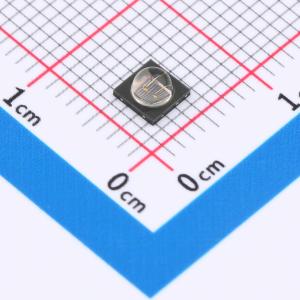

VSMY98145DS
高功率红外发光二极管，810nm，表面发射技术
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款基于表面发射技术的红外 810 nm 发光二极管，具有高辐射功率和高速特性，采用带透镜的低热阻 SMD 封装。42 mil 芯片提供出色的辐射强度，允许器件直流工作电流高达 1 A。集成齐纳二极管确保了出色的 ESD 特性。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VSMY98145DS
- 商品编号
- C6925916
- 商品封装
- SMD-3P
- 包装方式
- 编带
- 商品毛重
- 0.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 红外发射管 | |
| 正向压降(Vf) | 3.3V | |
| 波长 | 810nm |
| 属性 | 参数值 | |
|---|---|---|
| 辐射强度 | 350mW/sr@IF=1A | |
| 工作温度 | -40℃~+85℃ |
商品概述
VSMY98145DS是SurfLightTM系列的一部分，它是一款基于表面发射技术的810nm红外发光二极管，具有高辐射功率和高速度，采用带透镜的低热阻贴片封装。42密耳的芯片提供出色的辐射强度，允许器件在高达1A的直流电流下工作。集成的齐纳二极管确保了卓越的ESD特性。
商品特性
- 封装类型：贴片式
- 双堆叠技术
- 封装形式：带透镜的高功率QFN
- 尺寸（长x宽x高，单位：mm）：3.85 x 3.85 x 2.24
- 峰值波长：λₚ = 810nm
- 用于ESD保护的齐纳二极管，最高可达2kV
- 高辐射功率
- 高辐射强度
- 半强度角：Φ = ±45°
- 设计用于高驱动电流：直流最高1A，脉冲最高5A
- 低热阻：Rₜₕⱼₐ = 10KM
- 车间寿命：168小时，MSL 3级，符合J-STD-020标准
- 无铅回流焊接
- 材料分类：有关合规定义，请参阅www.vishay.com/doc?99912
应用领域
- CMOS摄像机（CCTV）的红外照明
- 虹膜扫描
- 机器视觉
