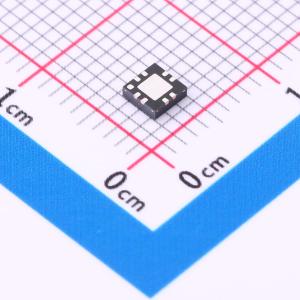

MNA-5A+

高定向性单片放大器

描述: MNA-5A+ 是一款基于 PHEMT 的宽带 MMIC 放大器，具有高定向性。MNA 集成了整个匹配网络和大部分偏置电路，减少了对外部复杂电路的需求。该设计可在 2.8V 至 5V 的单电源下工作，与 50Ω 匹配良好，并采用 3x3mm 8 引脚 MCLP 封装，适合高密度电路板布局。
品牌名称: Mini-Circuits
商品型号: MNA-5A+
商品编号: C6909877
商品封装: QFN-8(3x3)
包装方式: 编带
商品毛重: 0.0538克(g)

商品参数

商品概述

MNA-5A+ 是一款基于 PHEMT 的宽带 MMIC 放大器，具有高有源方向性。MNA 在封装内集成了整个匹配网络和大部分偏置电路，减少了对复杂外部电路的需求。这种方式使 MNA 放大器的使用极为简便。该设计采用 2.8 至 5V 单电源供电，与 50Ω 良好匹配，采用小巧、低矮的 3x3mm 8 引脚 MCLP 封装，适合密集电路板布局。MNA-5A+ 属于 MNA 系列型号，有裸片和封装两种形式。

商品特性

集成匹配、隔直电容和偏置电路
出色的有源方向性，典型值为 15 - 22 dB
可选 2.8V 至 5V 供电电压
超微型尺寸，0.120"X0.120"
低噪声系数，2 GHz 时典型值为 3.1 dB
输出功率，典型值高达 +14 dBm
可水清洗

应用领域

缓冲放大器
蜂窝通信
个人通信网
通信卫星

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	500MHz~2.5GHz
	增益	19.2dB
	噪声系数	3.2dB

	属性	参数值
	工作电压	2.8V~5V
	工作电流	34mA
	工作温度	-40℃~+85℃
