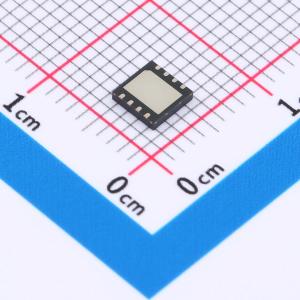

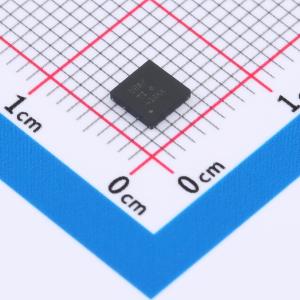

温馨提醒：图片仅供参考，商品以实物为准

UCC27282DRMR

具备交叉导通保护和低开关损耗的3A、120V半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: UCC27282是一款坚固耐用的N沟道MOSFET驱动器，其开关节点（HS）的最大额定电压为100 V。它允许以半桥或同步降压配置为基础的拓扑结构来控制两个N沟道MOSFET。其3 A的峰值源电流和灌电流，以及低上拉和下拉电阻，使得UCC27282能够在MOSFET米勒平台转换期间以最小的开关损耗驱动大功率MOSFET
品牌名称: TI(德州仪器)
商品型号: UCC27282DRMR
商品编号: C6902719
商品封装: VSON-8(4x4)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

UCC27282是一款坚固耐用的N沟道MOSFET驱动器，其开关节点（HS）的最大额定电压为100 V。它允许以半桥或同步降压配置为基础的拓扑结构来控制两个N沟道MOSFET。其3 A的峰值源电流和灌电流，以及低上拉和下拉电阻，使得UCC27282能够在MOSFET米勒平台过渡期间以最小的开关损耗驱动大功率MOSFET。由于输入与电源电压无关，UCC27282可与模拟和数字控制器配合使用。输入引脚以及HS引脚能够承受显著的负电压，这提高了系统的稳健性。输入互锁功能在高噪声应用中进一步提高了稳健性和系统可靠性。使能和禁用功能通过降低驱动器的功耗，为系统提供了额外的灵活性，并能响应系统内的故障事件。5 V的欠压锁定（UVLO）功能允许系统在较低的偏置电压下运行，这在许多高频应用中是必要的，并能在某些工作模式下提高系统效率。较小的传播延迟和延迟匹配规格将死区时间要求降至最低，从而进一步提高了效率。高端和低端驱动器级均具备欠压锁定（UVLO）功能，若VDD电压低于指定阈值，则强制输出为低电平。集成的自举二极管在许多应用中无需外部分立二极管，从而节省了电路板空间并降低了系统成本。UCC27282采用小封装，可实现高密度设计。

商品特性

以高端和低端配置驱动两个N沟道MOSFET
典型5 V欠压锁定
输入互锁
DRC封装具备使能/禁用功能
典型传播延迟16 ns
负载为1.8 nF时，上升时间12 ns，下降时间10 ns
典型延迟匹配1 ns
输入绝对最大负电压处理能力（-5 V）
HS绝对最大负电压处理能力（-14 V）
±3 A峰值输出电流
绝对最大自举电压120 V
禁用时低电流（7 μA）消耗
集成自举二极管
结温范围为-40℃至140℃

应用领域

电信和商用电源
电机驱动器和电动工具
辅助逆变器
半桥和全桥转换器
有源钳位正激转换器
高压同步降压转换器
D类音频放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A
	拉电流(IOH)	3A
	工作电压	5.5V~16V

	属性	参数值
	上升时间(tr)	12ns
	下降时间(tf)	10ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+140℃
	输入高电平(VIH)	1.9V~2.4V
	输入低电平(VIL)	900mV~1.3V
	静态电流(Iq)	300uA
