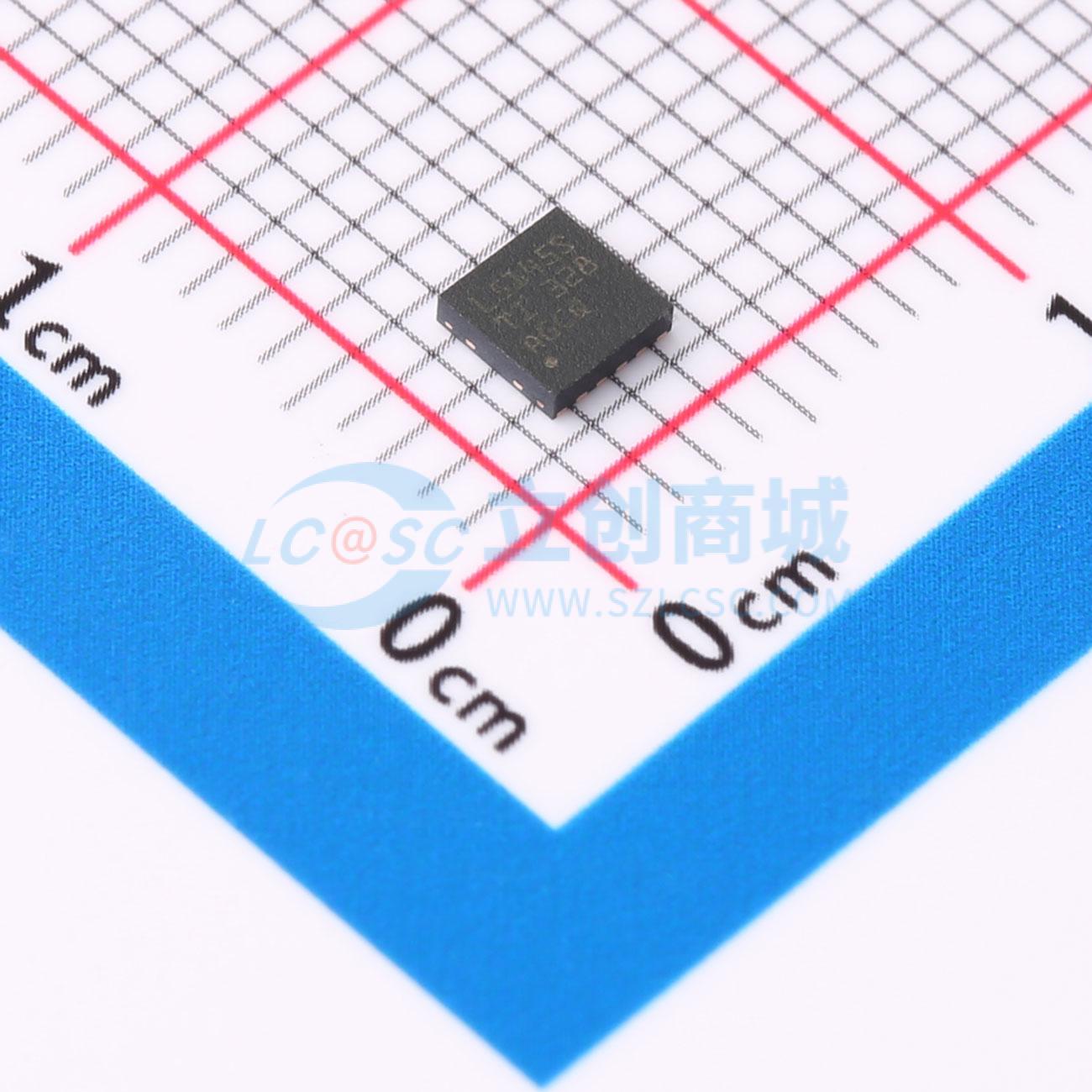

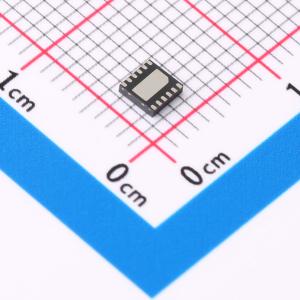

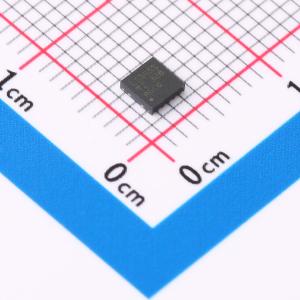

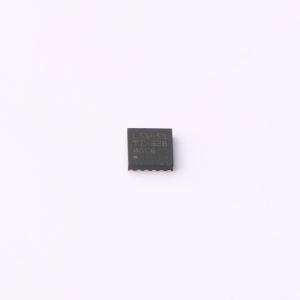

LMR51450SDRRR

36V、4A/5A 同步降压型 DC/DC 转换器，低静态电流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR51450 36V、5A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR51450SDRRR
商品编号: C6890985
商品封装: WSON-12(3x3)
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LMR514x0是一款宽输入电压（VIN）、易于使用的同步降压转换器，能够驱动高达4 A或5 A的负载电流。该器件的输入电压范围为4 V至36 V，适用于各种工业应用，可对未稳压电源进行功率调节。 LMR514x0可通过外部电阻将开关频率在200 kHz至1.1 MHz范围内进行调节，这为优化效率或外部元件尺寸提供了灵活性。该器件有PFM版本，可在轻载时实现高效率；还有FPWM版本，可实现恒定频率，并在全负载范围内实现较小的输出电压纹波。其内部集成了软启动和补偿电路，使用时所需的外部元件最少。该器件具备内置保护功能，如逐周期电流限制、打嗝模式短路保护，以及在功耗过大时的热关断功能。LMR514x0采用WSON - 12封装。

商品特性

提供有助于功能安全系统设计的具备功能安全能力的文档
针对恶劣工业应用进行配置
宽输入电压范围：4 V至36 V
4 A或5 A连续输出电流
室温下电压基准的容差为±1.0%
最小导通时间：75 ns（典型值）
低静态电流：25 μA
频率可调：200 kHz至1.1 MHz
扩频功能（PFM变体）
保护功能：精确使能输入、漏极开路电源正常指示（PGOOD）、输入欠压锁定（UVLO）、逐周期电流限制、带打嗝模式的短路保护、热关断
低压差模式操作
结温范围：-40℃至150℃
解决方案尺寸小且易于使用：集成同步整流、内部补偿，使用方便
WSON - 12封装
引脚兼容封装有多种选项：PFM和强制PWM（FPWM）选项
可使用WEBENCH电源设计工具基于LMR5144x0进行定制设计

应用领域

大型家电
可编程逻辑控制器（PLC）、分布式控制系统（DCS）和可编程自动化控制器（PAC）
测试与测量仪器
电力传输

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	800mV~28V
	输出电流	5A
	开关频率	1.1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	内置
	输出类型	可调
