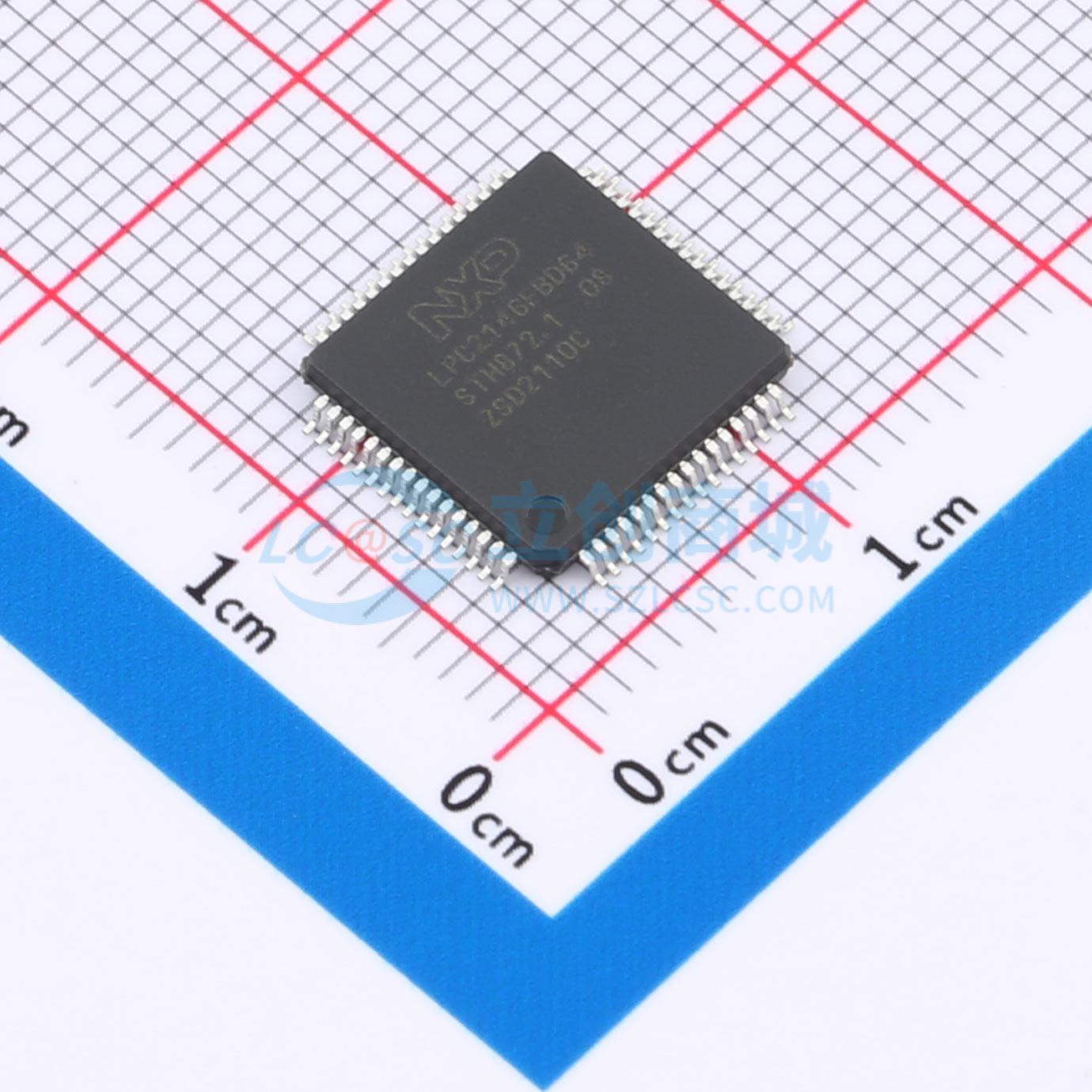

LPC2146FBD64实物图

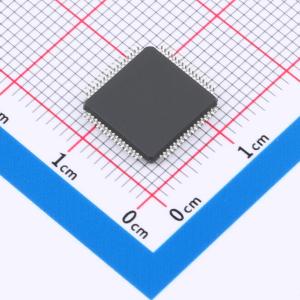

  • LPC2146FBD64商品缩略图

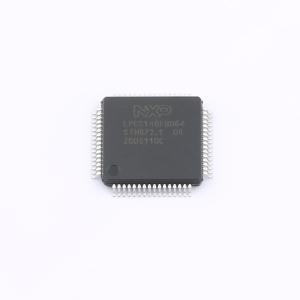

  • LPC2146FBD64商品缩略图
  • LPC2146FBD64商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

LPC2146FBD64

单芯片16位/32位微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
LPC2141/42/44/46/48 微控制器基于16位/32位ARM7TDMI-S CPU，支持实时仿真和嵌入式跟踪。这些微控制器结合了从32 kB到512 kB的嵌入式高速闪存。128位宽的存储器接口和独特的加速架构使得能够在最大时钟频率下执行32位代码。对于关键代码大小的应用程序，可选的16位Thumb模式可以减少超过30%的代码量，且性能损失很小。由于其体积小、功耗低，LPC2141/42/44/46/48非常适合于小型化是关键要求的应用，如门禁控制和销售点设备。从USB 2.0全速设备、多个UART、SPI、SSP到I2C总线以及8 kB至40 kB的片上SRAM，使这些器件非常适合通信网关和协议转换器、软调制解调器、语音识别和低端成像应用，提供大缓冲区和高处理能力。各种32位定时器、单个或双10位ADC、10位DAC、PWM通道以及多达45条快速GPIO线路（最多九个边沿或电平敏感外部中断引脚）使得这些微控制器适用于工业控制和医疗系统。
品牌名称
NXP(恩智浦)
商品型号
LPC2146FBD64
商品编号
C6890271
商品封装
LQFP-64(10x10)​
包装方式
托盘
商品毛重
2.86125克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核-
CPU最大主频60MHz
CPU位数16/32 Bit
程序存储容量256KB
程序存储器类型FLASH
RAM容量40KB
属性参数值
EEPROM容量-
I/O数量45
ADC(位数)10bit
DAC(位数)10bit
振荡器类型内置
工作电压3V~3.6V
工作温度-40℃~+85℃

商品概述

LPC2141/42/44/46/48 微控制器基于16位/32位ARM7TDMI-S CPU，支持实时仿真和嵌入式跟踪。这些微控制器结合了从32 kB到512 kB的嵌入式高速闪存。128位宽的存储器接口和独特的加速架构使得能够在最大时钟频率下执行32位代码。对于关键代码大小的应用程序，可选的16位Thumb模式可以减少超过30%的代码量，且性能损失很小。

由于其体积小、功耗低，LPC2141/42/44/46/48非常适合于小型化是关键要求的应用，如门禁控制和销售点设备。从USB 2.0全速设备、多个UART、SPI、SSP到I2C总线以及8 kB至40 kB的片上SRAM，使这些器件非常适合通信网关和协议转换器、软调制解调器、语音识别和低端成像应用，提供大缓冲区和高处理能力。各种32位定时器、单个或双10位ADC、10位DAC、PWM通道以及多达45条快速GPIO线路（最多九个边沿或电平敏感外部中断引脚）使得这些微控制器适用于工业控制和医疗系统。
