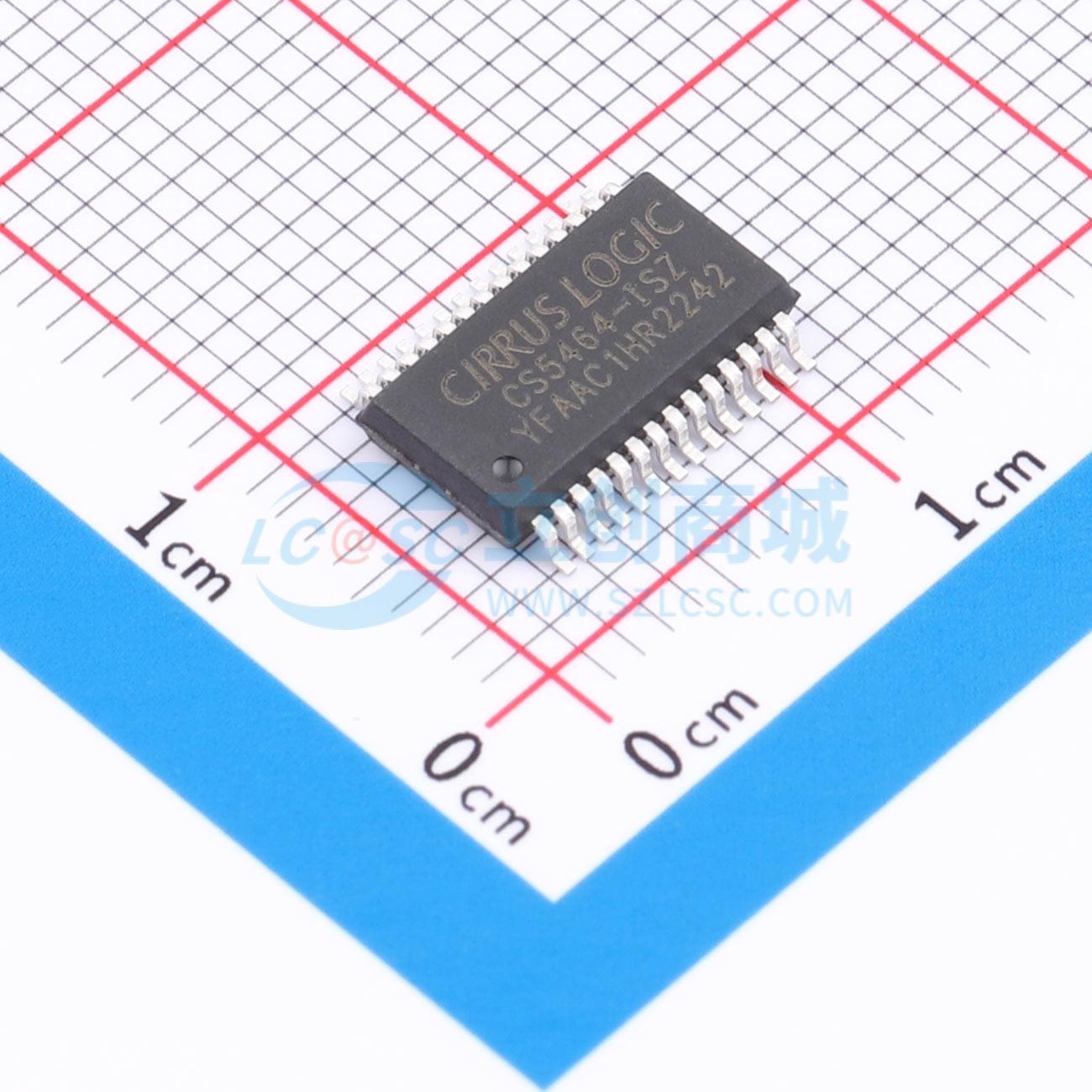

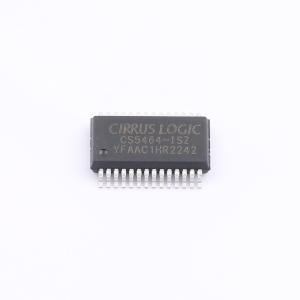

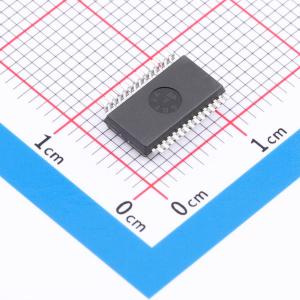

CS5464K-ISZR

描述: CS5464是一款单芯片电度表。它可测量线电压和电流，并计算有功功率、无功功率、视在功率、电能、功率因数以及均方根（RMS）电压和电流。它有两个独立输入，用于测量线电流、接地电流和/或中性线电流，使电表能够检测到窃电行为并继续运行
品牌名称: Cirrus Logic(凌云)
商品型号: CS5464K-ISZR
商品编号: C6888484
商品封装: SSOP-28
包装方式: 编带
商品毛重: 0.414889克(g)

商品参数

商品概述

CS5464是一款单芯片电能表。它可测量线路电压和电流，并计算有功功率、无功功率、视在功率、电能、功率因数以及电压和电流的均方根值。它有两个独立的输入，用于测量线路、接地和/或中性线电流，使电表能够检测到窃电行为并继续运行。如果因窃电导致电压测量功能失效，可使用内部均方根电压基准。四个ΔΣ模数转换器用于测量电压、两路电流和温度。 CS5464设计用于与各种电压和电流传感器接口。其他特性包括系统级校准、电压骤降和电流故障检测、峰值检测、相位补偿和电能脉冲输出。

商品特性

电能线性度：在1000:1动态范围内，读数的±0.1%
片上功能：
- 电压和电流测量
- 有功、无功和视在功率/电能计算
- 电压和电流均方根值计算
- 电流故障和电压骤降检测
- 校准
- 相位补偿
- 温度传感器
- 电能脉冲输出
符合IEC、ANSI和JIS的精度规格
低功耗
窃电检测与校正
单电源接地参考输入
片上2.5V基准（典型值40 ppm / ℃）
电源监控功能
与微控制器或E2PROM的三线串行接口
电源配置：GND：0V，VA+：+5V，VD+：+3.3V至+5V

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电能计量芯片
	表计类型	单相电量芯片
	通道数	3
	精度	0.1%
	工作电压	3.135V~5.25V
	动态范围	1000:1
	接口类型	SPI

	属性	参数值
	工作电流	1.5mA
	工作温度	-40℃~+85℃
	基准电压值	2.5V
	基准电压源温漂	40ppm/℃
	时钟频率(fc)	4.096MHz
	带宽(-3db)	-
