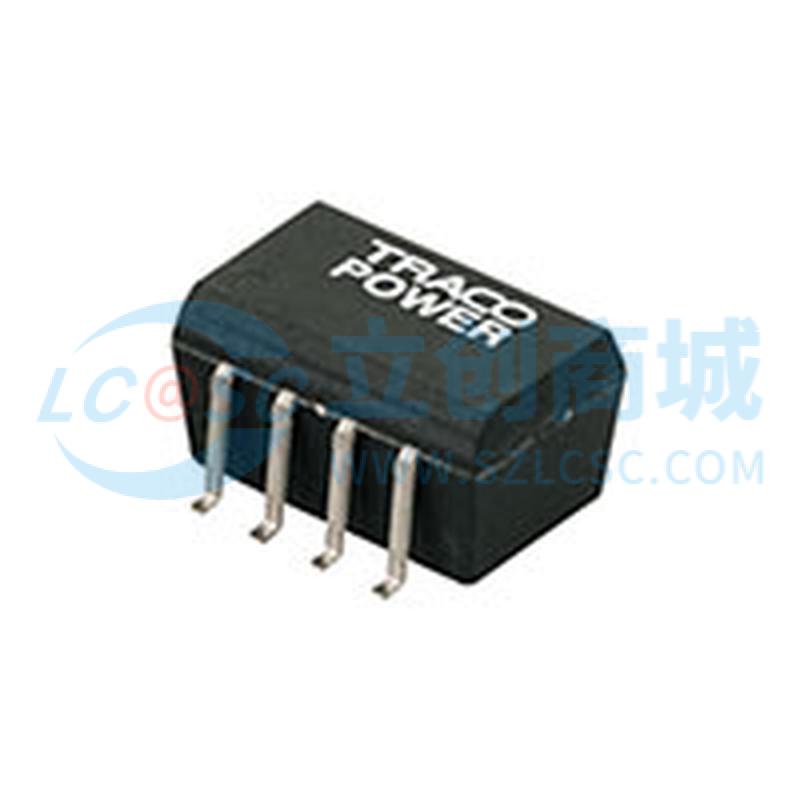

TSM 0509S
隔离式DC/DC转换器，适用于负载点电源转换、接地环路消除、降噪和数字接口应用
- 品牌名称
- TRACO POWER
- 商品型号
- TSM 0509S
- 商品编号
- C6886607
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 78% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 110mA | |
| 最大容性负载 | 33uF | |
| 隔离电压(Vrms) | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；轻载高效模式；自动故障恢复 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | - | |
| 纹波噪声 | 120mVp-p | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 稳压类型 | 非稳压型 |
商品概述
TSM系列是采用模塑塑料封装的隔离式DC/DC转换器，提供1W输出功率，其引脚精度适合自动化SMD生产。该器件可在高温无铅焊接工艺中无任何问题地进行焊接。凭借其小巧的占位面积，这些转换器是点负载电源转换、接地环路消除、噪声抑制和数字接口应用的经济型解决方案。
商品特性
- SMD封装（SOIC-8/10）
- 采用引线框架技术构建
- I/O隔离1000 VDC
- 效率高达82%
- 工作温度–40°C ~ +85°C
- 回流焊温度高达245°C
- 引脚共面性精度高
- 提供卷带包装
- 3年产品保修
