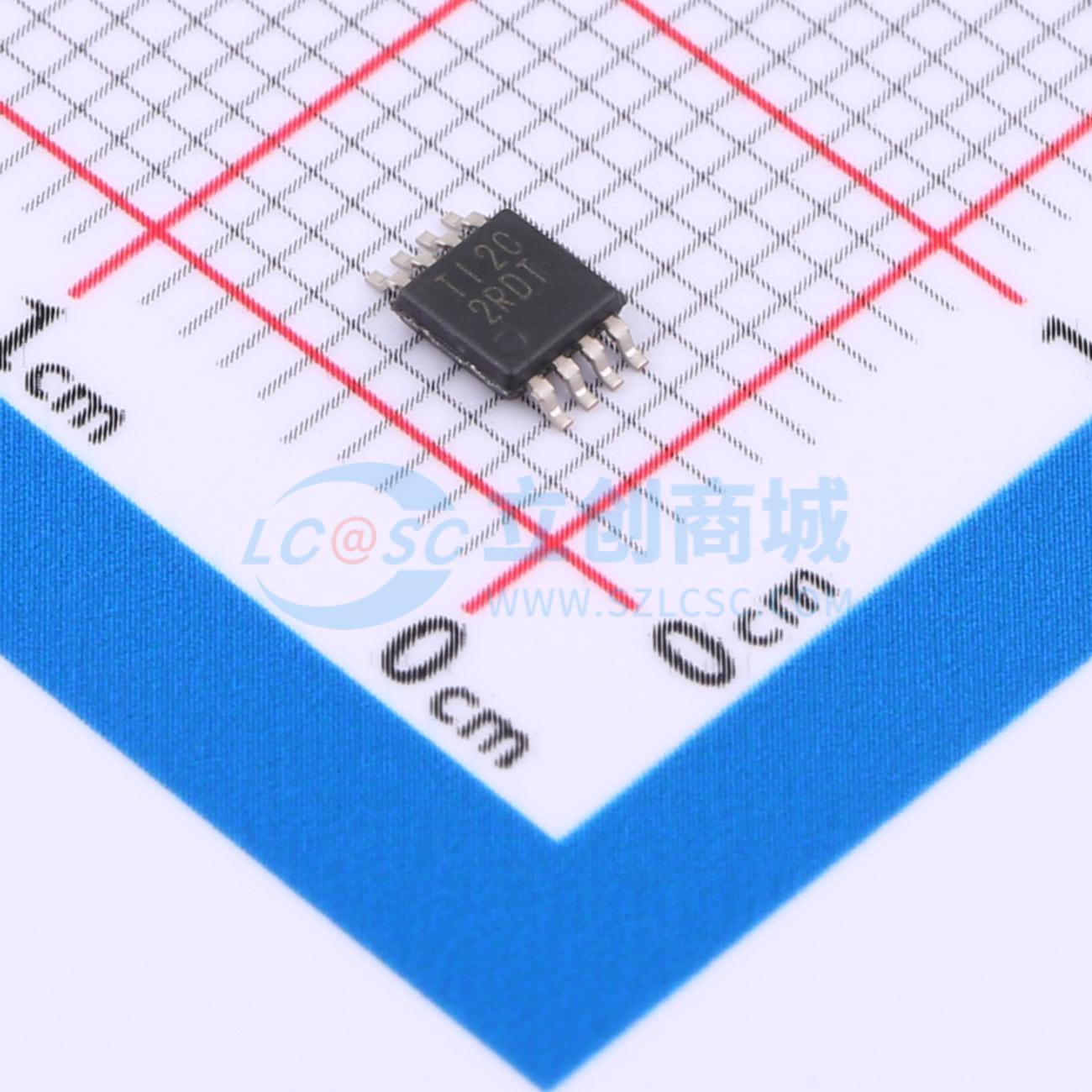

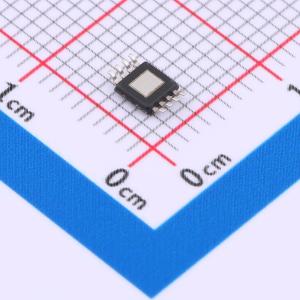

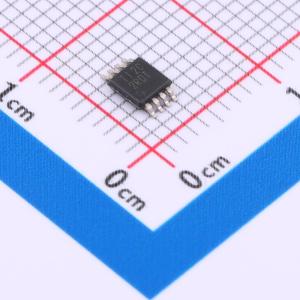

TPS7A1601ADGNR
TPS7A1601ADGNR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低功耗、低压差 (LDO) 稳压器具有超低静态电流、高输入电压和小型化、高散热性能封装的优点。专为连续或间歇性（备用电源）电池供电应用而设计，其中超低静态电流对于延长系统电池寿命至关重要。提供一个与标准互补金属氧化物半导体 (CMOS) 逻辑兼容的使能引脚 (EN) 和一个集成的开漏、高电平有效、具有用户可编程延迟的电源良好输出 (PG)。这些引脚适用于需要电源轨排序的基于微控制器的电池供电应用。非常适合从多电池解决方案中产生低压电源，从高电池数量的电动工具包到汽车应用。该器件不仅可以提供稳压良好的电压轨，还可以在电压瞬变期间承受并保持稳压。这些特性简化了电路，降低了电涌保护电路成本。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7A1601ADGNR
- 商品编号
- C6886485
- 商品封装
- HVSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 60V | |
| 输出电压 | 1.2V~18.5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 50dB@(100Hz) | |
| 压差 | 60mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5uA | |
| 噪声 | - | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7A16A超低功耗、低压差（LDO）电压调节器具备超低静态电流、高输入电压以及小型化、高热性能封装的优势。 TPS7A16A专为连续或间歇性（备用电源）电池供电应用而设计，在这些应用中，超低静态电流对于延长系统电池寿命至关重要。 TPS7A16A提供一个与标准互补金属氧化物半导体（CMOS）逻辑兼容的使能引脚（EN），以及一个集成的漏极开路、高电平有效、带用户可编程延迟的电源正常输出（PG）。这些引脚适用于需要电源轨排序的基于微控制器的电池供电应用。 此外，TPS7A16A非常适合从多电池解决方案中生成低电压电源，应用范围从高电池数量的电动工具电池组到汽车应用。该器件不仅能提供稳定的电压轨，而且在电压瞬变期间能够承受并保持稳压。这些特性使得电气浪涌保护电路更简单、更具成本效益。
商品特性
- 宽输入电压范围：3 V至60 V
- 超低静态电流：5 μA
- 关断时静态电流：1 μA
- 输出电流：100 mA
- 低压差电压：20 mA时为60 mV
- 精度：2%
- 可选类型：
- 固定输出电压：3.3 V、5 V；可调版本：约1.2至18.5 V
- 带可编程延迟的电源正常输出
- 限流和热关断保护
- 使用陶瓷输出电容（≥2.2 μF）时稳定
- 封装：高热性能HVSSOP - 8 PowerPAD
应用领域
- 紧急呼叫（eCall）
- 电池管理系统（BMS）
- 车载（OBC）和无线充电器
- DC/DC转换器
