产品特点 FEATURES

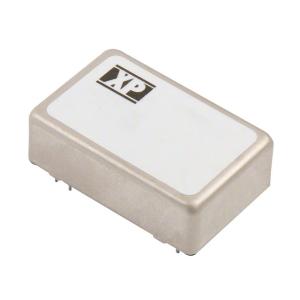

1JTF1524S3V3是一款由XP Power品牌生产的隔离模块，具有以下特点：
2- 高功率密度设计，提供15W的输出功率，适用于紧凑型设备。
3- 宽输入电压范围（9V至36V），适应多种电源环境。
4- 单输出配置，输出电压稳定在3.3V，最大输出电流达4A，满足高电流需求。
5- 高效性能，效率高达87%，减少能源浪费和热损耗。
6- 强大的隔离特性，电压隔离达到1.6kV，确保电气安全。
7- 配备远程开/关功能，OCP（过流保护）、OVP（过压保护）和SCP（短路保护），增强系统可靠性。
8- 采用通孔安装类型，24-DIP模块封装，尺寸为31.8mm x 20.3mm x 10.2mm，便于集成到各种电路板中。
9- 工作温度范围广，从-40°C到105°C，适应严苛的工作环境。
10- 符合EN55032、EN61000等EMC标准，确保电磁兼容性。
11- 提供3年保修，保障产品质量和长期使用。
使用场景 APPLICATIONS
1JTF1524S3V3隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2- 工业自动化设备：在PLC、传感器和执行器等设备中提供稳定的电源供应。
3- 通信设备：用于路由器、交换机等网络设备的电源模块，确保数据传输的稳定性。
4- 医疗设备：在监护仪、影像设备等医疗仪器中，提供安全隔离的电源，保障患者安全。
5- 测试与测量仪器：在示波器、万用表等精密仪器中，提供高精度的电源支持。
6- 办公电子设备：如打印机、扫描仪等，提供可靠电源，延长设备使用寿命。
7该模块能够在宽泛的温度范围内稳定工作，适用于各种室内和轻度户外环境，解决电源不稳定和电气干扰问题，提升系统整体性能。
注意事项 PRECAUTIONS
1在使用JTF1524S3V3隔离模块时，请注意以下事项：
2- 安装前请确认输入电压范围（9V至36V），避免过高或过低的电压导致模块损坏。
3- 确保模块的散热良好，尤其是在高温环境下工作，以维持其高效运行和延长使用寿命。
4- 使用远程开/关功能时，注意正确的逻辑电平（高电平有效），避免误操作。
5- 在连接负载时，确保最大输出电流不超过4A，防止过载保护启动。
6- 定期检查模块的输入滤波电容（330μF/100V），确保其正常工作，必要时进行更换。
7- 遵循EMC标准要求，合理布局电路板，减少电磁干扰。
8- 在极端温度条件下（低于-40°C或高于105°C），模块性能可能下降，需采取相应措施。
9- 避免在潮湿或腐蚀性环境中使用，以防损坏模块内部元件。
10- 如遇故障，请联系专业技术人员进行检修，勿自行拆解。
