产品特点 FEATURES

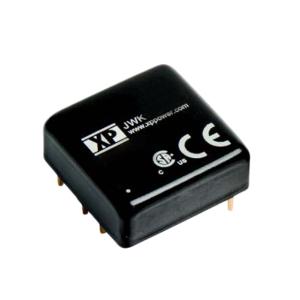

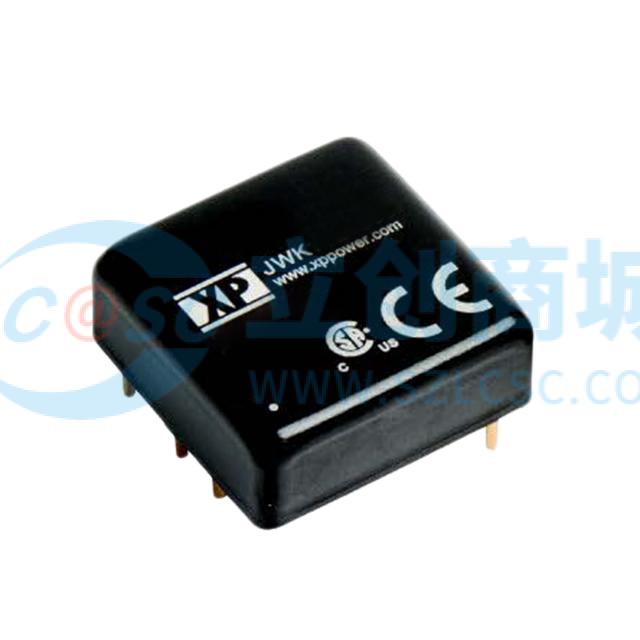

1JSM1012D12是一款由XP Power品牌生产的隔离模块，具有以下特点：
2- **高效率与功率**：提供10W的功率输出，效率高达87%，确保能源的有效利用。
3- **双输出设计**：具备两个独立的输出电压（+12V和-12V），最大输出电流均为416mA，适用于需要正负电压的应用场景。
4- **宽输入电压范围**：支持9V至18V的输入电压范围，适应性强。
5- **高隔离电压**：提供1.5kV的隔离电压，确保电气安全。
6- **紧凑设计**：采用6-DIP模块封装，尺寸仅为25.4mm x 25.4mm x 10.2mm，适合空间受限的应用。
7- **优异的环境适应性**：工作温度范围为-40°C至+100°C，可在极端环境下稳定工作。
8- **保护功能**：内置短路保护和欠压锁定（UVLO）功能，增强系统可靠性。
9- **安装便捷**：通孔安装类型，易于集成到各种电路板中。
10- **长寿命与保修**：提供3年保修期，确保长期稳定运行。
使用场景 APPLICATIONS
1JSM1012D12隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2- **通信设备**：在路由器、交换机等网络设备中提供稳定的电源转换，确保数据传输的可靠性。
3- **工业控制**：用于PLC、传感器接口等工业自动化设备，提供高隔离度的电源解决方案。
4- **医疗设备**：在监护仪、诊断设备中应用，保证电气安全和信号纯净。
5- **测试与测量仪器**：为示波器、万用表等精密仪器提供精确的电源支持。
6- **消费电子**：在高端音响、视频设备中使用，提升音视频质量。
7该模块能够在-40°C至+100°C的宽温范围内正常工作，即使在高温环境下，配合可选散热片也能保持全功率输出，满足不同工作条件下的需求。
注意事项 PRECAUTIONS
1在使用JSM1012D12隔离模块时，请注意以下事项：
2- **安装要求**：采用通孔安装方式，确保焊接牢固，避免虚焊导致的接触不良。
3- **散热管理**：在高温环境下（>60°C），建议加装可选散热片以维持全功率输出，防止过热影响性能。
4- **输入电压范围**：确保输入电压在9V至18V之间，避免过高或过低导致模块损坏或无法正常工作。
5- **输出负载**：合理分配双输出端的负载，避免单端过载影响模块稳定性。
6- **电磁兼容性**：遵循推荐的EMC电路设计，确保符合EN55032标准，减少电磁干扰。
7- **安全操作**：遵守UL60950-1和UL62368-1安全标准，避免短路和过载操作，确保人员和设备安全。
8- **存储条件**：在-50°C至+125°C的环境中存储，湿度不超过95%RH（非凝结），防止潮湿和腐蚀。
9- **维护保养**：定期检查模块连接和工作状态，及时发现并解决潜在问题，延长模块使用寿命。
