产品特点 FEATURES

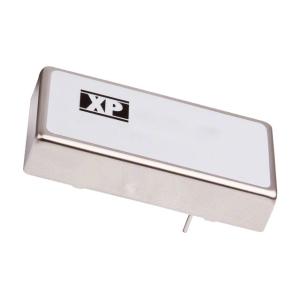

1JCK1524D03是一款由XP Power品牌生产的隔离模块，具有以下特点：
2- **高效能设计**：最高效率可达89%，确保在各种应用中实现能源的有效利用。
3- **宽输入电压范围**：支持18V至36V的输入电压，适应多种电源环境。
4- **双输出配置**：提供3.3V和-3.3V的输出电压，最大输出电流均为1.5A，满足不同电路的需求。
5- **高隔离电压**：具备1.5kV的隔离电压，确保电气安全和系统稳定性。
6- **保护功能完善**：集成过载保护（OCP）、短路保护（SCP）和欠压锁定（UVLO）功能，提升系统可靠性。
7- **工作温度范围广**：可在-40°C至+100°C的环境下稳定工作，适用于严苛的工作条件。
8- **封装紧凑**：采用5-DIP模块封装，尺寸为50.8mm x 25.4mm x 10.2mm，便于安装和布局。
9- **高功率密度**：功率密度大于18.75W/in³，节省空间的同时提供强大的性能。
10- **长寿命保障**：提供3年保修期，确保长期稳定运行。
使用场景 APPLICATIONS
1JCK1524D03隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2- **通信设备**：在基站、路由器等通信设备中，提供稳定的电源转换，确保数据传输的可靠性和安全性。
3- **工业控制**：适用于PLC、传感器接口等工业控制系统，为其供电并实现电气隔离，防止干扰和损坏。
4- **医疗设备**：在监护仪、影像设备等医疗仪器中，提供安全隔离的电源，保障患者和操作人员的安全。
5- **测试与测量**：在示波器、万用表等测试设备中，提供精确的电源，确保测量结果的准确性。
6- **自动化系统**：在机器人、自动化生产线中，为控制系统和执行机构供电，保证系统的稳定运行。
7该模块能够在-40°C至+100°C的宽温范围内工作，适应各种工业环境，特别是在高温条件下，通过加装散热片可进一步提升其性能和可靠性。
注意事项 PRECAUTIONS
1在使用JCK1524D03隔离模块时，需注意以下事项：
2- **安装要求**：采用通孔安装方式，确保模块牢固固定，避免振动导致的松动和损坏。
3- **散热管理**：在高温环境下工作时，建议加装散热片，以提高散热效果，确保模块正常工作。
4- **输入滤波**：根据规格书要求，输入端需连接12μH电感和220μF电容组成的滤波电路，以减少输入纹波和噪声。
5- **输出负载**：无最小负载要求，但在满载条件下，需关注模块的温升情况，避免过热。
6- **电气隔离**：模块提供1.5kV的隔离电压，但在实际应用中，需确保输入和输出端的电气隔离，防止短路和击穿。
7- **保护功能**：模块内置过载保护、短路保护和欠压锁定功能，但在极端情况下，仍需外部电路进行补充保护。
8- **存储条件**：在非工作状态下，应存放在干燥、通风的环境中，避免潮湿和腐蚀。
9- **维护保养**：定期检查模块的连接状态和工作性能，及时发现并处理潜在问题，延长模块使用寿命。
