产品特点 FEATURES

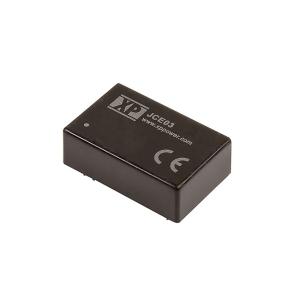

1JCE0324D12-H 是一款由 XP Power 提供的高性能 DC-DC 转换器，具有以下特点：
2- **隔离模块设计**：提供 3 kV 的电压隔离，确保电气安全和信号完整性。
3- **双输出配置**：支持两个独立的输出电压（+12V 和 -12V），最大输出电流均为 125mA，适用于需要正负电源的应用。
4- **宽输入电压范围**：输入电压范围为 18V 至 36V，适应性强，可兼容多种电源环境。
5- **高效率**：典型效率达到 81%，有效减少能量损耗，降低热生成。
6- **紧凑封装**：采用 24-DIP 模块封装，尺寸仅为 31.8mm x 20.3mm x 10.2mm，节省电路板空间。
7- **全面保护功能**：内置短路保护和过载保护，确保在异常情况下设备的安全。
8- **宽工作温度范围**：可在 -40°C 至 +100°C 的环境下稳定工作，适应各种严苛环境。
9- **高可靠性**：平均无故障时间（MTBF）达到 800,000 小时，确保长期稳定运行。
使用场景 APPLICATIONS
1JCE0324D12-H 广泛应用于信息技术（ITE）领域，具体使用场景包括：
2- **通信设备**：在基站、路由器和交换机中提供稳定的电源转换，确保数据传输的可靠性和安全性。
3- **工业自动化**：用于 PLC、传感器和执行器等设备，为其提供精确的电源支持，提高生产效率和稳定性。
4- **医疗设备**：在监护仪、诊断设备和治疗设备中，提供隔离电源，保障患者安全和设备正常运行。
5- **测试与测量仪器**：在示波器、万用表和信号发生器中，提供干净、稳定的电源，确保测量精度。
6- **航空航天**：在导航系统、飞行控制设备和卫星通信中，提供高可靠性的电源解决方案，应对极端环境挑战。
7该产品在不同工作条件下表现出色，能够有效解决电子系统中的电源转换和隔离问题，提升整体性能。
注意事项 PRECAUTIONS
1在使用 JCE0324D12-H 时，请注意以下事项：
2- **安装要求**：采用通孔安装方式，确保焊接牢固，避免虚焊导致的接触不良。
3- **散热管理**：虽然该模块采用自然对流冷却，但在高功率或高温环境下，建议增加散热片或风扇，以提高散热效果。
4- **输入滤波**：为了减少输入反射纹波，建议在输入端添加 Pi 型滤波器，使用 12μH 电感和 47μF 电容器。
5- **输出滤波**：为了降低输出纹波和噪声，建议在输出端添加适当的滤波电容，如 1μF 陶瓷电容。
6- **安全操作**：遵守相关安全标准（UL、CE、UKCA），确保电气安全。在进行电气连接前，务必断开电源。
7- **环境条件**：在 -40°C 至 +100°C 的温度范围内使用，避免湿度超过 95%RH，防止凝露现象。
8- **定期维护**：定期检查模块的连接状态和工作状态，及时发现并解决潜在问题，延长使用寿命。
