产品特点 FEATURES

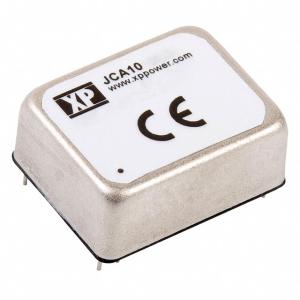

1JCA1048D01是一款由XP Power品牌生产的隔离模块，具有以下特点：
2- **高效能设计**：效率高达85%，确保在各种应用中实现卓越的能源转换。
3- **双输出配置**：提供+5V和-5V两种输出电压，最大输出电流均为800mA，满足多种电路需求。
4- **宽输入电压范围**：支持36V至75V的输入电压范围，适应性强。
5- **高隔离电压**：具备1.5kV的隔离电压，确保电气安全。
6- **紧凑尺寸**：尺寸为25.4mm x 20.3mm x 10.0mm，适合空间受限的应用。
7- **多重保护功能**：集成OCP（过流保护）、OVP（过压保护）、SCP（短路保护）和UVLO（欠压锁定）功能，增强系统可靠性。
8- **广泛的工作温度范围**：可在-40°C至100°C的环境下稳定工作，适用于严苛环境。
9- **标准认证**：获得UL、CB和TUV等国际认证，保证产品质量和安全性。
使用场景 APPLICATIONS
1JCA1048D01隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2- **通信设备**：在路由器、交换机等网络设备中，提供稳定的电源转换，确保数据传输的可靠性和安全性。
3- **工业控制**：适用于PLC、传感器接口等工业自动化设备，为其供电并实现电气隔离，防止干扰。
4- **医疗设备**：在监护仪、诊断设备中，提供安全隔离的电源，保障患者和操作人员的安全。
5- **测试与测量仪器**：在示波器、万用表等精密仪器中，提供高精度的电源，确保测量结果的准确性。
6- **消费电子**：在高端音响、显示器等产品中，提供纯净的电源，提升用户体验。
7该模块在不同工作条件下表现稳定，能够有效解决电源转换和电气隔离问题，是现代电子系统中的理想选择。
注意事项 PRECAUTIONS
1在使用JCA1048D01隔离模块时，请注意以下事项：
2- **安装要求**：采用通孔安装方式，确保模块牢固固定，避免振动导致的损坏。
3- **散热管理**：虽然模块采用自然对流冷却，但在高功率或高温环境下，建议增加散热措施，如散热片或风扇，以延长使用寿命。
4- **输入滤波**：为了满足Level B传导发射标准，建议在输入端添加滤波电路，如4.7μF/100V电容和470μH共模扼流圈。
5- **输出负载**：无最小负载要求，但建议在额定负载范围内使用，以获得最佳性能。
6- **电气安全**：遵守相关安全标准，如IEC62368-1，确保正确连接地线，避免触电风险。
7- **存储条件**：在-55°C至+125°C的环境中存储，避免潮湿和腐蚀性气体。
8- **维护保养**：定期检查模块状态，如有异常及时更换，确保系统稳定运行。
