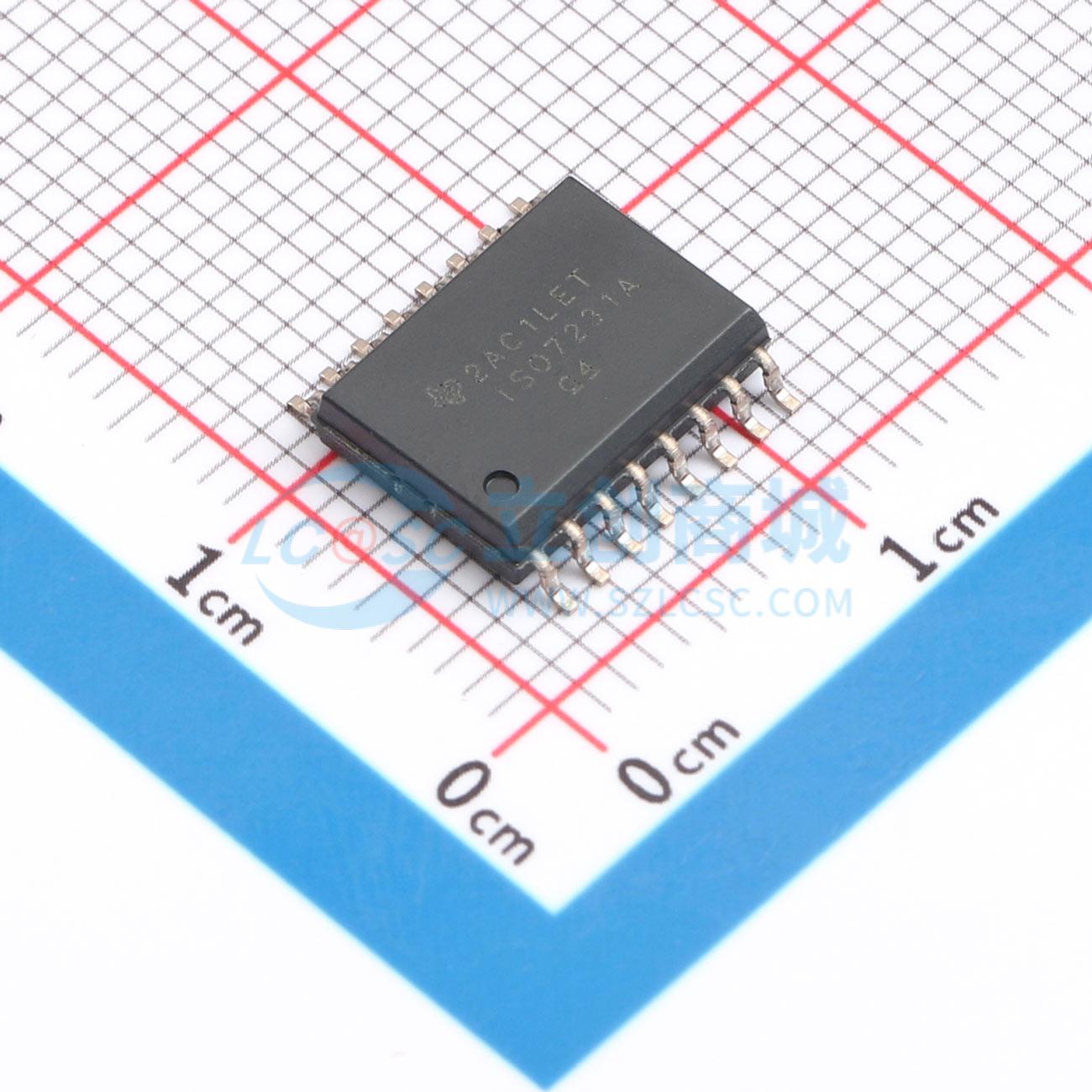

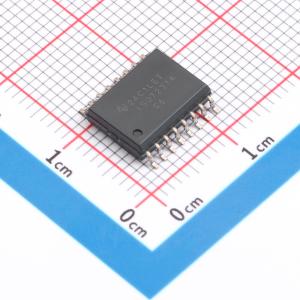

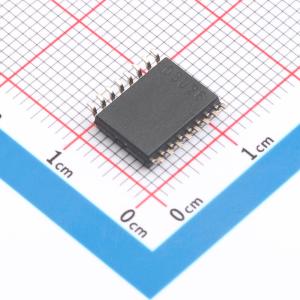

ISO7231ADWR

ISO7230A和ISO7231A是三通道数字隔离器，每个隔离器都有多种通道配置和输出使能功能。这些器件的逻辑输入和输出缓冲器由德州仪器（TI）的二氧化硅（SiO₂）隔离屏障分隔。与隔离电源配合使用时，这些器件可阻挡高电压、隔离接地，并防止数据总线或其他电路上的噪声电流进入本地接地，从而避免干扰或损坏敏感电路。 ISO7230三通道器件的三个通道方向相同，而ISO7231有两个通道朝一个方向，一个通道朝相反方向。这些器件具有高电平有效的输出使能功能，当驱动为低电平时，输出将处于高阻态。 ISO7230A和ISO7231A具有TTL输入阈值，并且在输入端设有噪声滤波器，可防止持续时间长达2ns的瞬态脉冲传输到器件输出端。 每个器件都会通过隔离屏障发送周期性更新脉冲，以确保输出的直流电平正常。如果未接收到此直流刷新脉冲，则认为输入未供电或未被有效驱动，此时故障安全电路会将输出驱动至逻辑高电平状态。（如需逻辑低电平故障安全选项，请联系TI） 这些器件需要3.3V、5V或任意组合的两种电源电压。当由3.3V电源供电时，所有输入都能承受5V电压，所有输出均为4mA的CMOS输出。这些器件的工作环境温度范围为 -40℃至125℃。

• 1Mbps信号速率
• 低通道间输出偏斜；最大2ns（5V工作时）
• 低脉冲宽度失真（PWD）；最大10ns（5V工作时）
• 在额定工作电压下典型寿命为25年
• 高电磁抗扰度
• 工作温度范围：-40℃至125℃

• 工业现场总线
• 计算机外设接口
• 伺服控制接口
• 数据采集
